Der blinde Fleck im Lagerbestand
Bei der Lagerung von Schüttgütern in der Prozessindustrie bleibt die Bestandsüberwachung ein hartnäckiger betrieblicher blinder Fleck. Wenn Schüttgüter in ein Lagersilo gelangen, bilden sie keine vorhersehbare, flache Flüssigkeitsoberfläche. Die Entstehung unterschiedlicher Böschungswinkel, von Erhebungen und Vertiefungen auf der Oberfläche, asymmetrischer Schüttkegel, Rattenlöchern (Ratholing) sowie Materialanhaftungen an den Silowänden erzeugt eine äußerst komplexe Topografie.
Während traditionelle Methoden der Bestandsüberwachung wie die Massenextrapolation und die Ein-Punkt-Messung weit verbreitet sind und die Grundlage vieler Betriebsabläufe bilden, kann die ausschließliche Nutzung dieser Methoden bei komplexen Schüttgütern gewisse Unsicherheiten mit sich bringen. Beispielsweise kann eine Bestandsberechnung, die ausschließlich auf dem Ein- und Ausgangsstrom basiert, aufgrund natürlicher Materialverdichtung oder Feuchtigkeitsschwankungen im Laufe der Zeit zu kumulativen Abweichungen zwischen dem verbuchten und dem tatsächlichen Bestand führen. In ähnlicher Weise liefern Ein-Punkt-Füllstandsensoren zuverlässige, punktuelle Abstandswerte. Die Extrapolation eines vollständigen 3D-Volumenmodells aus einer einzelnen Koordinate erfasst jedoch unregelmäßige Oberflächentopografien wie asymmetrische Schüttungen oder lokale Anbackungen an den Wänden unter Umständen nicht vollständig. Um diese Informationslücken auszugleichen, setzen Betriebe manchmal auf manuelle visuelle Schätzungen, was zu betrieblichen Verzögerungen und Sicherheitsbedenken führen kann. Die Berücksichtigung dieser praktischen Variablen unterstreicht den wachsenden Bedarf der Industrie an fortschrittlichen Technologien zur räumlichen Visualisierung.
Das neue Paradigma: 3D-Volumenoberfläche & Silo-Transparenz

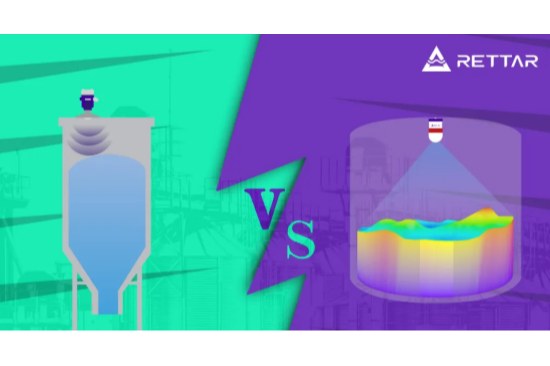

Um die betriebliche „Blackbox“ zu beseitigen, ist ein Übergang von der linearen Abstandsmessung zur vollständigen räumlichen Topografiekartierung erforderlich. Die moderne 3D-Volumenkartierung führt hochauflösende Scans im gesamten Siloinnenraum durch und wandelt die Rohreflexionen in anschauliche, dreidimensionale Raumkoordinaten um.
Hardwarearchitektur & Technische Spezifikationen
Der Radar-Scanner 3DPro2300 bietet durch eine fortschrittliche Hardware- und Softwarearchitektur das Äquivalent eines „CT-Scans“ für industrielle Lagerbehälter:
360° x 180° FMCW-Scanmechanismus: Unter Nutzung der Terahertz-FMCW-Radartechnologie (Frequency-Modulated Continuous-Wave) treibt ein interner Doppelachsenmechanismus den Sende-Empfänger durch eine vollständige Drehung von 360° horizontal und 180° vertikal an. So werden Mikrowellenreflexionen im gesamten Behälterinnenraum ohne blinde Flecken erfasst.
80-GHz-Signalpräzision: Angetrieben von einem hochfrequenten 80-GHz-Radar-Transceiver-Modul erfasst das System bis zu 16.200 Messpunkte pro Scan in nur 10 Sekunden.
Metrologische Genauigkeit: Bietet eine Einzelpunkt-Messgenauigkeit von ±2 mm und hält eine Genauigkeit der vollständigen 3D-Volumenmodellierung von ±0,5 % FS bis ±2 % FS aufrecht.
Durchdringung von Umgebungen mit hoher Staubentwicklung: Im Gegensatz zu optischen Geräten, die bei starker Staubentwicklung in der Luft versagen, durchdringt der Millimeterwellen-Radar dichte Staubwolken mühelos. Der Scanner arbeitet selbst unter einer 1 cm dicken Staubschicht kontinuierlich und funktioniert rund um die Uhr bei aktiver Befüllung und Entleerung unter extremen Staub-, Feuchtigkeits-, Dampf-, Korrosions- oder Umgebungsbedingungen.

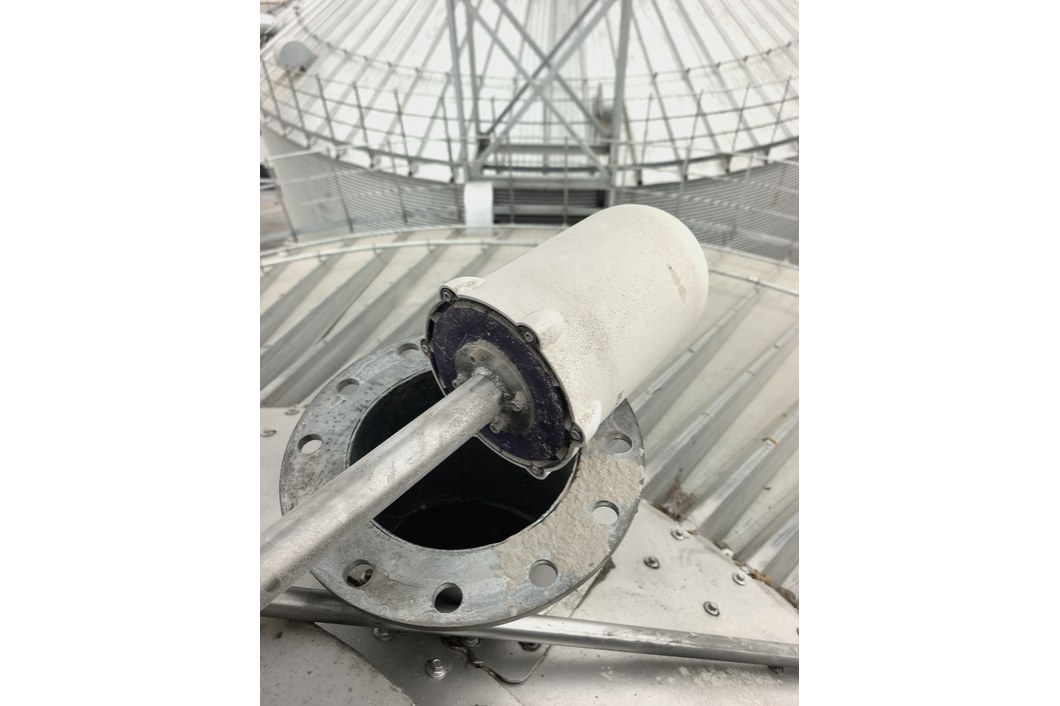

Kompakte Installation & Selbstkalibrierung: Verfügt über ein kompaktes Gehäuse mit 185 mm Durchmesser, das nur eine Installationsöffnung von 190 mm erfordert, was bauliche Anpassungen am Silo minimiert. Ein integriertes 6-Achsen-Gyroskop erkennt Neigungswinkel entlang der X-, Y- und Z-Achse automatisch und korrigiert Ausrichtungsfehler bei der Montage dynamisch, ohne dass eine komplexe manuelle Kalibrierung vor Ort erforderlich ist.
Redundanz in Industriequalität: Die Hardware-Zuverlässigkeit wird durch eine redundante Stromversorgung und ein redundantes Netzwerk verstärkt. Die Host-Software unterstützt sowohl Windows- als auch Linux-Betriebsumgebungen für eine nahtlose Einbindung in die Unternehmens-IT.

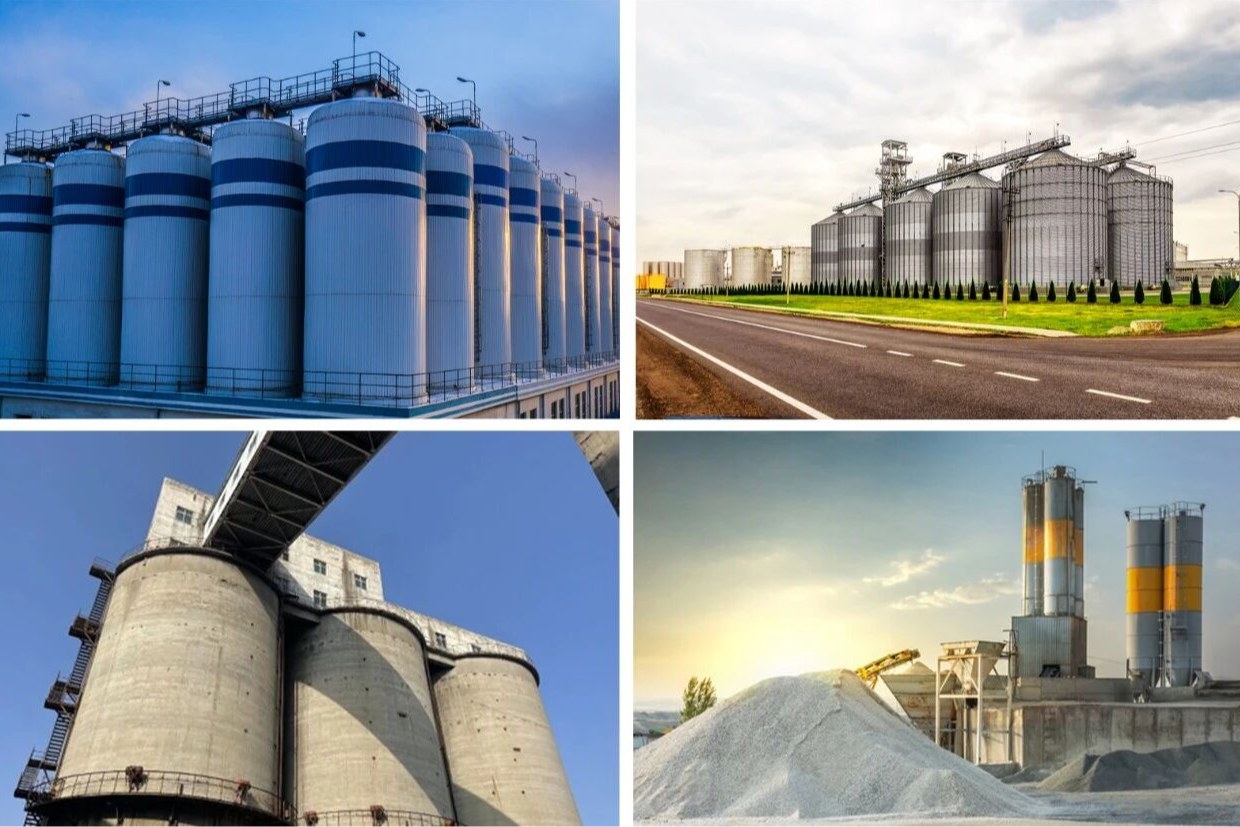

Anwendungen von 3D-Bestandsscannern in der Schüttgutindustrie
Der 3DPro2300 wurde für industrielle Lagerstätten in vielen verschiedenen Branchen entwickelt:
- Kohleverarbeitung & Energie: Dynamisches 3D-Echtzeit-Scanning von Kohlebunkern, Rohkohlesilos und Materialhallen in Kraftwerken.
- Zement & Baustoffe: Kontinuierliche Volumenerfassung in staubintensiven Klinkersilos, Homogenisiersilos und Rohstofflagern.
- Bergbau & Mineralien: Automatisierte Bestandsprüfung in Feinerzbunkern, Puffererzbunkern und Rohmineralien-Halden.
- Energieerzeugung: Schüttgut-Bestandsmanagement für Brennstofflager, Flugaschesilos und Rohkohletrichter.
- Metallurgie: Präzise Volumen- und Formkartierung in Rohstofflagern, Zuschlagstofflagern und Metallurgiesilos.
- Getreide & Futtermittel: Exakte Bestandskontrolle in Getreidesilos, Futtermittelbehältern und Flachlagern für Schüttgüter.
- Lebensmittel & Pharma: Berührungslose volumetrische Bestandsüberwachung in hygienischen Behältern für Pulver und Granulate.
Nutzen fürs Unternehmen: Datentransparenz überall

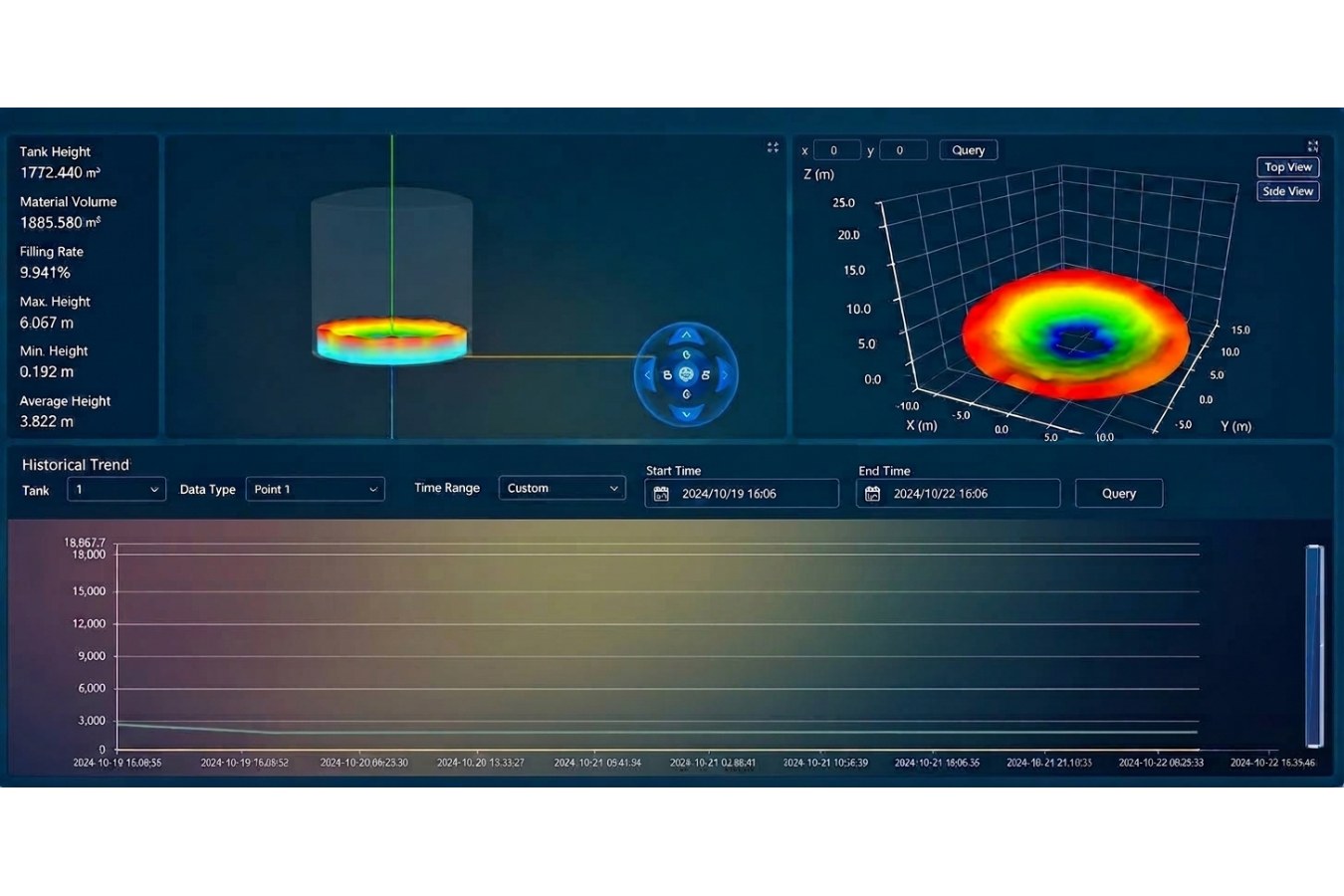

Über die Messung vor Ort hinaus dient die 3D-Volumenkartierung als grundlegende Datenbasis für das gesamte Unternehmen. Anstatt nur einen einzelnen Abstandswert zu liefern, berechnet der 3DPro2300 umfassende Betriebskennzahlen:
- Minimaler, maximaler und durchschnittlicher Füllstand
- Gesamtes Materialvolumen und berechnete Masse
- Verteilungsprofile der 3D-Oberflächentopografie
Die direkte Synchronisation dieser Echtzeitdaten mit ERP-Architekturen baut Datensilos in den wichtigsten Unternehmensbereichen ab:
Finanzen & CFO (Anlagen-Transparenz): Beseitigt unerwartete Bestandswertberichtigungen und Prüfungsabweichungen. Die 3D-Volumenkartierung in Echtzeit liefert prüfungsfähige, genaue Bestandsdaten, die die Bilanzen direkt mit den physischen Materialbeständen abgleichen.
Lieferkette & Logistik (Kapazitätsoptimierung): Bietet Logistikmanagern exakte Einblicke in die tatsächlich verbleibende Lagerkapazität. Dies verhindert kostspielige Engpässe in der Logistik, vermeidet Überfüllungen und optimiert die Disposition sowie die Beschaffungsplanung von Schüttgütern.
Betrieb & Sicherheit (Risikominderung): Die Echtzeitdarstellung von asymmetrischen Schüttkegeln und Brückenbildungen ermöglicht es den Anlagenbetreibern, die Materialverteilung proaktiv auszugleichen. Dadurch werden Materialermüdung, Silowandschäden oder katastrophale Silo-Havarien vermieden. Darüber hinaus erreicht das automatisierte Scannen eine vollständige ESG-„Zero-Climb“-Konformität, indem gefährliche Arbeiten in der Höhe entfallen und keine Produktionsunterbrechungen für Bestandsprüfungen erforderlich sind.
Wichtigste Erkenntnisse für Führungskräfte
Der Übergang vom traditionellen Bestandsmanagement zu einer digitalen, datengestützten Überwachung bietet Schüttgutanlagen eine bessere Transparenz über Lagerbedingungen und Bestandsveränderungen. Durch die Kombination von 3D-Radar-Scanning mit fortschrittlichen Füllstandsmessgeräten können Betreiber die Bestandsplanung verbessern, die Materialhandhabung optimieren und den täglichen Betrieb sicherer gestalten.
Wenden Sie sich an unsere Ingenieure, um geeignete 3D-Bestandsscanner-Lösungen für Ihre Anforderungen bei der Schüttgutüberwachung zu entdecken.
