Der Fluss von Sorbitol, einem Süßstoff, der in Lebensmitteln, Mundpflegeprodukten und Arzneimitteln verwendet wird, ist manchmal schwer zu stoppen. Ein Vortex Roller Gate ist für diese Aufgabe geeignet. Der von Vortex ausgelegte Doppelzylinder Rollenschieber ist in einem Produktionsprozess eines Herstellers für Süßigkeiten und Kaugummi im Einsatz, um den Produktfluss von Sorbit stoppen zu können. Sorbitol ist ein Süßstoff der bei Lebensmittel, Mundspülungen und Arzneimitteln zum Einsatz kommt. Wie die meisten Produkte von Vortex ist auch dieser Absperrschieber customized und speziell für die Anwendung des Kunden ausgelegt. Der Aufbau des Rollenschiebers sieht wie folgt aus. Aluminium Schiebergehäuse, DN150 Öffnungsweite, 1.4301 Edelstahl für produktberührende Bereiche, elektropoliertes Schieberblatt um der klebrigen Eigenschaft des Sorbits entgegenzuwirken. Speziell gefräste Zugangsschlitze ermöglichen einen seitlichen Zugang zu den Gehäusedichtungen und somit den Austausch dieser im eingebauten Zustand. Der Schieber muss nicht aufwendig aus dem Prozess entfernt werden.

Um den Eintrag von Getreide in den Kocher regeln und dosieren zu können, war eine Destillerie für Bourbon auf der Suche nach einer einfachen und schnellen Lösung. Diese konnte Vortex mit dem angebotenen Handschieber bieten und den Eintrag von Mais, Malz und Roggen in den Destillierprozess regeln. Der Handschieber kommt immer dann zum Einsatz, wenn ein automatischer betriebener Absperrschieber nicht erwünscht ist oder nicht berücksichtigt werden kann. Ein Vorteil den der Handschieber von Vortex aufweist, ist, dass dieser von beiden Seiten mit einer Push-Pull Bewegung betrieben werden kann. Sehr einfach und effektiv. Im konkreten Anwendungsfall handelt es sich um einen DN100 Schieber. Gehäuse, Flanschverbindung und Sicherheitsabdeckung sind aus Aluminium. Alle produktberührenden Teile in Edelstahl 1.4301. Abgedichtet wird der Produktstrom durch eine Hartpolymerdichtung.

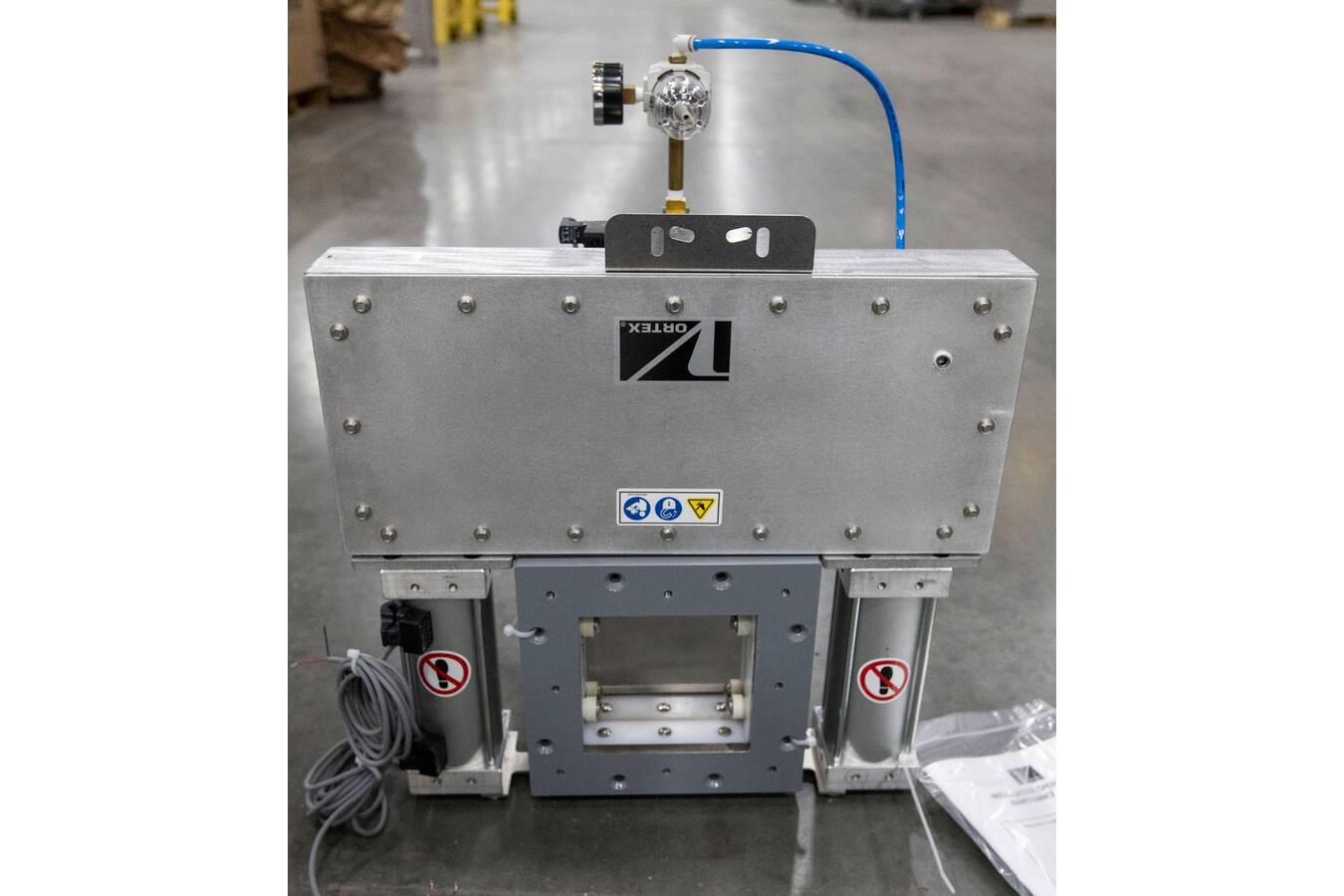

Die Firma Arden Wood Shavings mit Sitz in Solihull in England ist einer der führenden Lieferanten für Holzspäne und Sägemehl Einstreu für die Bereiche Nutztiere und Pferdesportzentren. Der Kunde war auf der Suche nach Absperrorgane um die Förderleitungen in den Produktionslinien regulieren und absperren zu können. Im Speziellen wollte man das Absperrorgan am Auslass des Schrägförderers austauschen, da man hier Probleme mit Leckage und Zugänglichkeit für Wartungszwecke hatte. Vortex bot einen für die Anforderungen ausgelegten Rollenschieber an, der mit einem größeren pneumatischen Zylinder angetrieben wird, damit auch durch Materialfluss hindurch abgesperrt werden kann. Eine weitere Modifikation war an den Führungsrollen notwendig. Da der Rollenschieber schräg eingebaut werden musste und somit auf einer Seite mehr Material als auf der anderen vorhanden war hat man die Rollen als haltbarere Edelstahlausführung gefertigt. Arden Wood Shavings ist mit

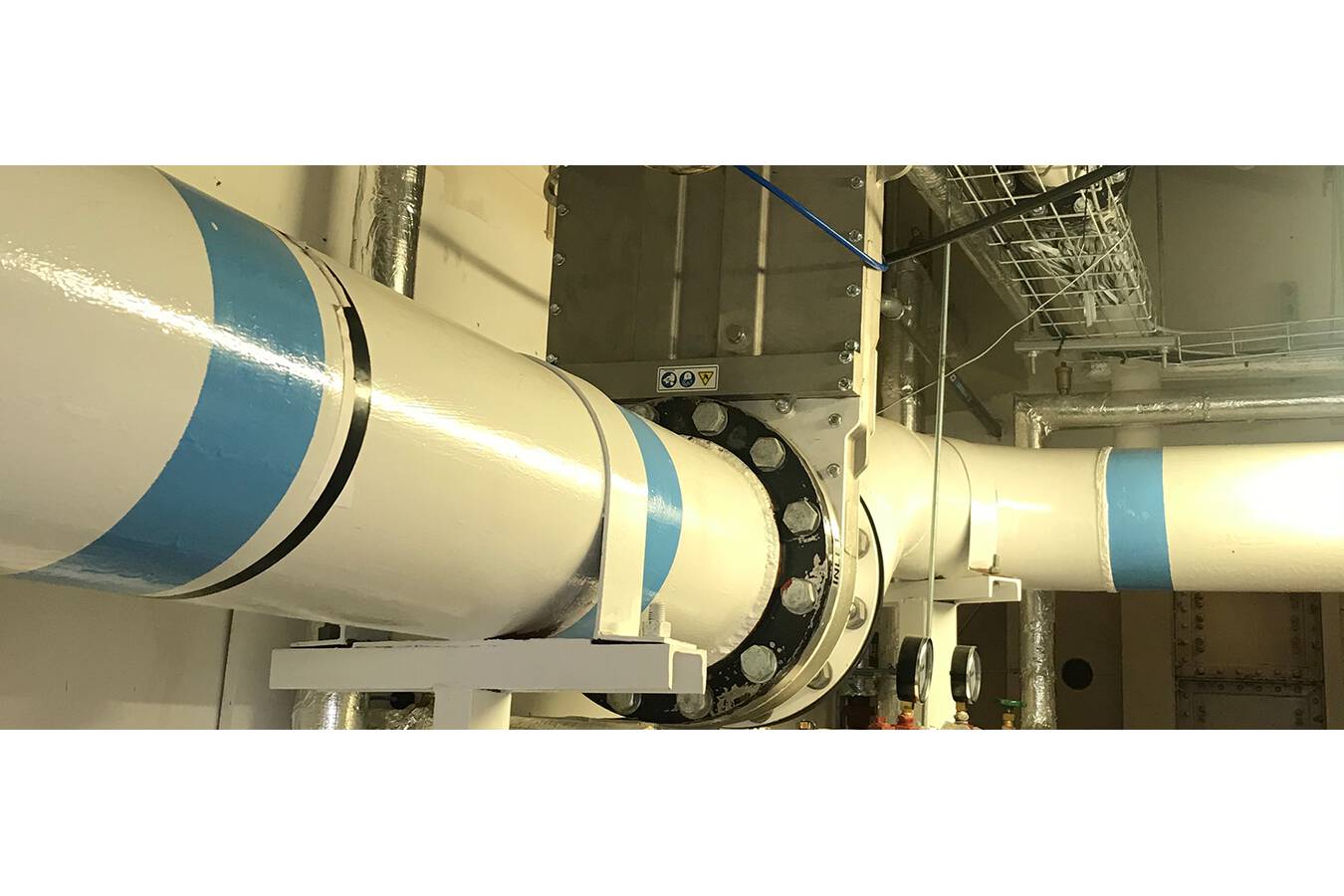

Die Universität in Glasgow beherbergt in Ihren Gebäuden an der Acre Road eine Vielzahl von Windkanal- und Strömungserzeugungsgeräten. Darunter befinden sich zwei Niedergeschwindigkeitswindkanäle, Vakuumkammern und etliche Hochgeschwindigkeitswindkanäle. Der Aufbau der Anlagen ist im industriellen Maßstab und beinhaltet zudem spezielle Geräte für die Luft-, Raumfahrt- und Aerodynamikforschung. Durch staatliche Fördergelder konnte die Universität Modernisierungsarbeiten an den Anlagen vornehmen. Die erneuerten Kanäle werden für die Entwicklung von Schlüsseltechnologien im Windenergiesektor und bei der Forschung im Bereich Luft- und Raumfahrt eingesetzt. Des Weiteren werden hier Untersuchungen von Fahrzeugen und weiteren Technologien in der Unterschall-, Überschall- und Hyperschallströmung erforscht. Für die Modernisierung wurden auch Absperrschieber von DN100 bis DN250 Durchmesser benötigt, welche geeignet sein müssen um eine Kombination aus kontinuierlichen

Ein Mühlenbetrieb im Vereinigten Königreich hatte Probleme mit seinen vorhandenen Absperrschieber am Auslass seiner Schüttgutsilos. Die Absperrschieber, mit denen die Silos von einem laufenden Förderband abgetrennt wurden, hatten Probleme mit entweichendem Produkt und konnten durch Anhaftungen auch nicht vollständig geöffnet und geschlossen werden. Als Folge wurden Ersatzteile benötigt, verbunden mit ständigen Wartungseinsätzen und Produktionsausfall. Der Mühlenbetrieb war auf der Suche nach einer besseren Alternative und kam so mit Vortex ins Gespräch. Um die Absperrschieber in die Anlage installieren zu können, mussten speziell die vorhandenen Begebenheiten wie Öffnungsweite, Lochbild Flanschverbindung und die gesamte Einbauhöhe an die vorhandenen Absperrschieber beachtet werden. Dies war notwendig, um die Ausfallzeiten der Anlage während der Installation zu minimieren. Vortex konnte alle erforderlichen Vorgaben abbilden. Der Rollenschieber von Vortex

Eine Raffinerie für Bauxit ist an Vortex mit der Aufgabenstellung herangetreten, dass ein Absperrschieber oberhalb eines Ofens benötigt werden würde, um Aluminiumhydroxid einspeisen zu können. Aluminiumhydroxid ist eine weiße, geruchslose, pulverförmige Substanz, die hauptsächlich in der Aluminiumherstellung verwendet wird. Aber auch in Epoxid-, Urethan- oder Polyesterharzen als Rauchunterdrückungs- und Flammschutzstoff eingesetzt wird. Jährlich werden ca. 100 Millionen Tonnen Aluminiumhydroxid hergestellt. Und hierfür wird fast ausschließlich das Bayer-Verfahren angewendet, welches Bauxit bei erhöhten Temperaturen in Natriumhydroxid löst und dann das Aluminiumhydroxid von dem nach dem Erhitzen verbleibenden Feststoffen trennt. Im Einsatz in der Raffinerie ist es wichtig, dass der Absperrschieber den hohen Temperaturen des Ofens standhalten kann. Vortex entwickelt auf Basis des Titan Slide Schiebers das benötigte Absperrorgan mit folgenden Parametern: -Oberfläche

Ein globales Pharmaunternehmen war bereits 2004 auf der Suche nach einem Absperrschieber um die Zufuhr verschiedener Inhaltsstoffe in einen Trockenmischer steuern und absperren zu können. Hierbei war es enorm wichtig, dass der Absperrschieber die folgenden Spezifikationen einhalten kann. • Der Schieber muss eine Abdichtung gegen die Materialien sowie gegen die Atmosphäre bieten • Alle metallische und Polymerwerkstoffe müssen gesundheitsgerecht sein • Der Schieber muss in der Lage sein den Produktfluss beim anfänglichen Öffnen begrenzen zu können, damit nachgelagerte Geräte nicht mit dem Produkt „geflutet“ werden • Einlass und Auslass des Schiebers müssen mit den vorhandenen Geräten zum befestigen übereinstimmen Die von Vortex angedachte Lösung war die Installation des Clear Action Absperrschiebers. Dieser wurde mit einer VPO-Baugruppe zur variablen Öffnungspositionseinstellung ausgestattet. Dies ermöglicht es, dass der Schieber beim

Vor einiger Zeit wurde die deutsche Industrievertretung von Vortex, Adams Industrievertretungen, von einem Anlagenbauer für Prozesslinien für Kaffeeröstungen angesprochen, um eine Aufgabenstellung zu diskutieren. Diese Firma ist spezialisiert in die Auslegung und Herstellung von Komplettanlagen zur Röstung und Veredelungen von Kaffeebohnen. Nachvollziehend wollte der Anlagenbauer erste einmal wieder seinen eigenen Schieber hierfür einsetzen. Nach dem Besuch einer Fachmesse und den ersten Kontakt mit den Produkten von Vortex, war man sehr interessiert am Auslegungsdesign der Schieber. Vor allem war man vom Orifice Schieber beeindruckt. Durch diesen Besuch kam der Kontakt zu Adams Industrievertretungen zustande und die ersten Gespräche rund um die Aufgabenstellung konnten stattfinden. Nach dem man die Vorteile diskutiert und erkannt hatte, wurde sich darauf geeinigt ein erstes kleineres Projekt mit den Schiebern von Vortex auszustatten. Folgende Schieber wurden
