Anbieter einloggen
Home
Newsletter
Registrieren Sie sich für unseren monatlichen Newsletter.
Ihre Adresse wird nicht an Dritte weitergegeben.
Zu unseren Datenschutz-Bestimmungen.



Fachbeitrag
02.02.2024  |  1413x
Diesen Beitrag teilen

Keramische Rohstoffe aus dem pulsierenden Heißgasstrom

Maßgeschneiderte Rohstoffe im technischen Maßstab realisieren. Beispiel: Barium-Strontium-Kobalt-Eisen-Oxid (BSCF) mit dotiertem und beschichtetem Zirconiumdioxid.
Mithilfe der Technologie der Glatt Pulversynthese und den darauf basierenden innovativen Prozessen der Sprühtrocknung und Sprühkalzinierung werden neuartige Möglichkeiten in der Rohstoffherstellung aufgezeigt. Die Beispiele Barium-Strontium-Kobalt-Eisen-Oxid (BSCF) sowie einerseits dotiertem und andererseits beschichtetem Zirconiumdioxid zeigen die Potenziale, die in der Technologie stecken.

Keywords
Zirconiumdioxid, BSCF, Rohstoffentwicklung, Sprühtrocknung, Kalzinierung, Pulversynthese

Autoren

Dr.-Ing. Viktor Drescher ist Werkstoff-Ingenieur und hat an der Technischen Universität Berlin im Bereich Beschichtungstechnik promoviert. Bei Glatt ist er im Business Development tätig und betreut dort die Hochtemperaturprozesse auf Basis von Pulversynthese, Hochtemperatur-Wirbelschicht und chemischer Gasphasenabscheidung (CVD).

Dr. rer. nat. Johannes Buchheim ist Chemiker und hat an der Friedrich-Schiller-Universität Jena im Bereich Technische Chemie promoviert. Seit 2020 ist er als Projektingenieur in der Abteilung Anwendungs- und Formulierungstechnik für Projekte auf Basis der Glatt Pulversynthese tätig.

1. Einführung

High-Tech-Keramiken kommen heute für unterschiedliche medizinische und technische Anwendungen und zum Einsatz. Einerseits führt auch bei diesen Sonderwerkstoffen ein steigender Wettbewerbsdruck zu wachsenden Anforderungen. Andererseits sind die kommerziell verfügbaren Ausgangsrohstoffe durch eine beschränkte Zahl von Herstellern limitiert, die in gewissen Losgrößen produzieren, um wirtschaftlich arbeiten zu können. In der Konsequenz werden die Rohstoffe oft nur mit bestimmten Mindestabnahmemengen und zu hohen Preisen abgegeben und sind generell schwer zu bekommen. Das erschwert die Ausarbeitung innovativer Werkstoff- und Produktideen enorm. Ein alternativer Weg kann daher sein, die keramischen Rohstoffe zunächst im Labormaßstab selbst herzustellen oder so zu modifizieren, dass diese zu den eigenen Produktideen passen. Nach einer erfolgreichen Erprobung muss der Herstellungsprozess im Weiteren auf einen Produktionsmaßstab übertragen werden. Am Beispiel von zwei Mustersubstanzen wird im Folgenden dargestellt, welche Vorteile ein solcher technologische Ansatz hat.

Barium-Strontium-Cobalt-Eisen-Oxid (BSCF), hier beispielhaft anhand der Zusammensetzung Ba0,5Sr0,5Co0,8Fe0,2O3-δ gezeigt, ist eine komplexe Verbindung mit einer Perowskit-ähnlichen Struktur und wird heute unter anderem als Ionenleiter für Sauerstoffmembranen und als Elektrokatalysator für die Wasserstofferzeugung verwendet [1,2]. Ein Einsatz in Brennstoffzellen ist ebenfalls Gegenstand aktueller Forschung, wird aber durch die chemische Instabilität des Materials häufig erschwert. Es wurde bereits gezeigt, dass es durch Variation des Eisen/Cobalt-Verhältnisses möglich ist, einerseits die thermische Beständigkeit bei niedrigen Sauerstoff-Partialdrücken einzustellen [3] und dass andererseits die Beständigkeit gegenüber CO2 mit sinkenden Barium-Gehalten steigt [4]. Dies verdeutlicht das Potenzial modifizierter komplexer Werkstoffe, deren Eigenschaftsprofil gezielt auf eine spezielle Anwendung eingestellt wurde.

Das zweite Beispiel, auf das hier näher eingegangen werden soll, ist Zirconiumdioxid (ZrO2). Dieser Werkstoff wird heute großtechnisch für Wärmedämmschichten und medizinische Anwendungen, aber auch Commodity-Produkte wie Küchenmesser verwendet. Der Werkstoff kommt in zahlreichen Modifikationen vor. Bei Raumtemperatur und Normaldruck liegt reines ZrO2 in einer monoklinen Phase vor. Mit zunehmender Temperatur geht diese zunächst in eine tetragonale (1170°C) und ab ca. 2370°C in eine kubische Kristallstruktur über [5,6]. Aufgrund dieser Phasenumwandlung und der damit verbundenen Volumenänderung lassen sich keine Bauteile aus reinem Zirconiumdioxid herstellen. Die Hochtemperaturphase kann durch die Zugabe von Dotierungselementen M2+, M3+ bzw. M4+ oder durch Ladungskompensation stabilisiert werden [7,8]. Auch wenn hier bereits zahlreiche Variationen kommerziell verfügbar sind, bietet die Kombination verschiedener Stabilisatoren noch Potenzial [9]. Es gibt aber noch eine weitere Möglichkeit, die Stoffeigenschaften anzupassen: Studien zeigen, dass eine Dotierung der Pulver vor dem Sintern nicht zwangsläufig die optimale Lösung darstellt. Nach dem aktuellen Stand der Forschung diffundieren während des Sinterns überschüssige Dotierungselemente an die Korngrenzen. Aufgrund der geringen Konzentrationsunterschiede erfolgt dieser Prozess sehr langsam [10]. Vorteilhafter ist es, Dotierungselemente als Schicht auf ein undotiertes Pulver aufzubringen. Während des nachfolgenden Sinterprozesses bewirkt der hohe Konzentrationsgradient eine deutlich schnellere Diffusion – diesmal von außen in den Pulverwerkstoff hinein. Deswegen erlauben beschichtete Pulver gegenüber homogen dotierten Pulvern niedrigere Sintertemperaturen oder die Sinterzeit kann gesenkt werden. Durch die feinkörnigeren Gefüge lassen sich eine höhere Dichte und bessere mechanische Eigenschaften der Bauteile erzielen [11].

2. Experimentelles Vorgehen

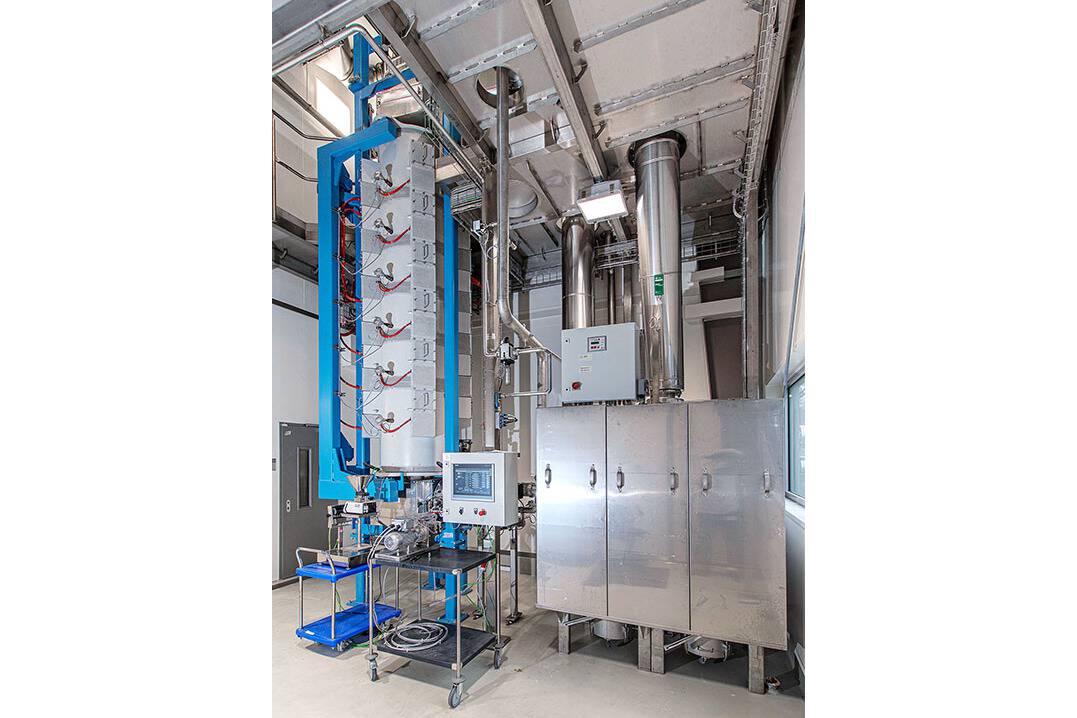

Für die Herstellung und Beschichtung der Pulver kam ein Pulversynthesereaktor der Firma Glatt Ingenieurtechnik zum Einsatz (Abb. 1). Der Syntheseprozess basiert auf dem Verfahren der Sprühtrocknung, bei dem eine Lösung in einen Heißgasstrom eingesprüht wird und dort getrocknet wird. Durch das Versprühen von Suspensionen entstehen Coatings, bei denen die Präkursoren gelöst vorliegen. Hierbei können die Oberflächeneigenschaften des Kernmaterials durch Änderung des pH-Werts so beeinflusst werden, dass sich Wechselwirkungen zwischen Kern und Beschichtung ausbilden und die Beschichtung homogen ist. Dies stellt neben einem Kostenersparnis einen weiteren deutlichen Vorteil gegenüber alternativen Technologien wie z.B. der physikalischen oder chemischen Gasphasenabscheidung dar.

Anders als bei der konventionellen Sprühtrocknung wird bei dieser Anlage ein pulsierender Heißgasstrom verwendet. Das hat einen gravierenden Einfluss auf die Interaktion zwischen dem Gasstrom und dem eingesprühten Material. Beim Auftreffen der Druckwellen werden die Tröpfchen zusätzlich zerstäubt, so dass sehr feine Pulver im Nano- bis einstelligen Mikrometerbereich entstehen. Die an- und abschwellende Strömungsgeschwindigkeit erzeugt darüber hinaus – insbesondere in Nähe der Reaktorwand – massive Verwirbelungen. Diese gleichen Temperatur- und Geschwindigkeitsgradienten innerhalb des Reaktors aus. Gleichzeitig werden Tröpfchen oder Partikel dadurch auch quer zum Reaktor durchmischt und somit deren Verweilzeit homogenisiert. Die sich ständig ändernde Strömungsgeschwindigkeit in Kombination mit der Trägheit der Partikel bewirkt, dass über die gesamte Reaktorlänge eine Relativgeschwindigkeit zwischen Partikel und Gas vorhanden ist. Dadurch können sich keine Grenzschichten ausbilden, die den Wärme- und Stoffübergang behindern. Die Pulsation wird mechanisch induziert. Durch die Wahl der Geometrie des Pulsators können sinusförmige als auch zackenförmige pulsierende Wellen generiert werden. Auch hierbei kann Einfluss auf die Trocknung und Funktionalisierung der Partikel genommen werden.

Auch in Bezug auf die Heizquelle unterscheidet sich die Technologie von anderen. Durch die Verwendung eines elektrischen Heizers besteht eine hohe Flexibilität in Bezug auf die Prozessgase (inert, oxidierend oder reduzierend). Die elektrische Heizung ermöglich darüber hinaus die vollständige Entkopplung von Temperatur, Pulsation und Trägergasstrom. So können die Vorteile des gepulsten Gasstroms genutzt werden, unabhängig davon, ob der Betrieb bei Raumtemperatur oder bei einer Reaktoraustrittstemperatur von 1300 °C erfolgen soll.

Die Herstellung des BSCF-Pulvers erfolgte durch das Auflösen der Mengen von BaCO3, SrCO3, CoCO3 und Fe(NO3)3∙9H2O entsprechend der chemischen Zusammensetzung Ba0,5Sr0,5Co0,8Fe0,2O3-δ in einer zitronensäurehaltigen Lösung. Das Versprühen wurde mit einer temperaturkompensierenden Zweistoffdüse bei einem Sprühdruck von 2,5 bar durchgeführt. Die Separation des Pulvers erfolgte über H13-Kassettenfilter.

Die Versuche zur Herstellung von ZrO2 sowie Yttrium-stabilisierten ZrO2 (3YSZ) wurden durch das Auflösen der entsprechenden Carbonate in verdünnter HNO3 mit der Konzentration von 1 mol/L realisiert. Das Versprühen wurde mit einer temperaturkompensierenden Zweistoffdüse bei einem Sprühdruck von 2,5 bar durchgeführt. Mittels eines Zyklons wurden Proben aus dem Prozessgasstrom entnommen.
Die Beschichtung von ZrO2 mit Yttriumoxid erfolgte durch das Auflösen von Y(NO3)3∙6H2O. Anschließend wurde kommerziell erhältliches ZrO2 zugegeben. Die so hergestellte Suspension wurde mittels einer temperaturkompensierenden Zweistoffdüse bei einem Sprühdruck von 2,0 bar versprüht.

3. Ergebnisse und Diskussion

Die Herstellung der Pulver erfolgte durch die Regelung anhand der Austrittstemperatur aus dem Reaktor. Die Leistungsregelung der einzelnen Heizstufen des Mantelheizers lief hierbei vollautomatisiert ab. Generell ist auch jede Heizstufe einzeln ansteuerbar. Perspektivisch lassen sich somit definierte Temperaturprofile innerhalb des Reaktionsrohres darstellen. Über ein Primärheizelement wurde das pulsierende Prozessgas vorgeheizt.

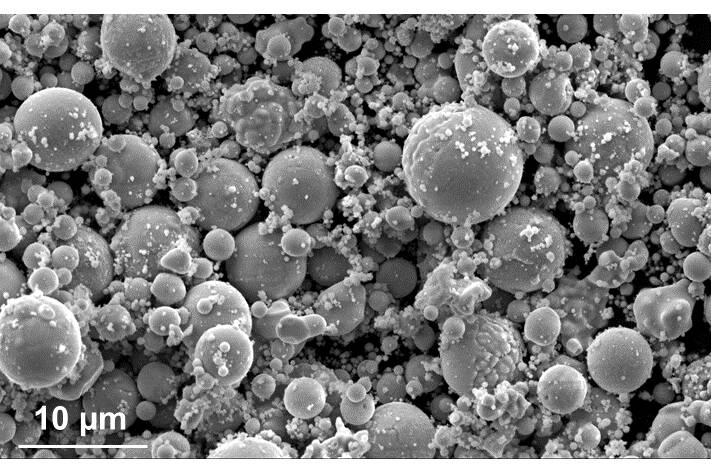

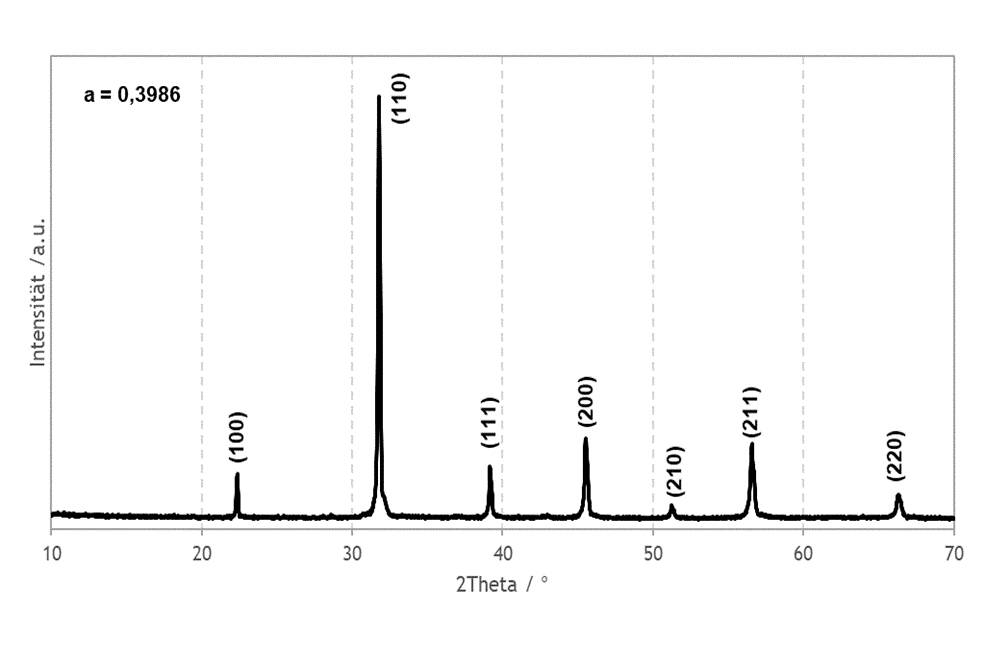

Die Herstellung des BSCF-Materials erfolgte bei einer Reaktoraustrittstemperatur von ca. 1240°C. Durch Einleiten von Kühlgas wurde das Produkt abrupt abgekühlt und durch Filter separiert. Die Phasenzusammensetzung wurde mittels Pulverröntgendiffraktometrie (PXRD) ermittelt (Abb. 2). Das Material weist eine kubische Kristallstruktur in der Raumgruppe Pm-3m mit hoher Kristallinität auf. Verunreinigungen werden nicht detektiert. Die ermittelte Gitterkonstante a = 0,3986 nm entspricht Werten aus der Literatur [2].

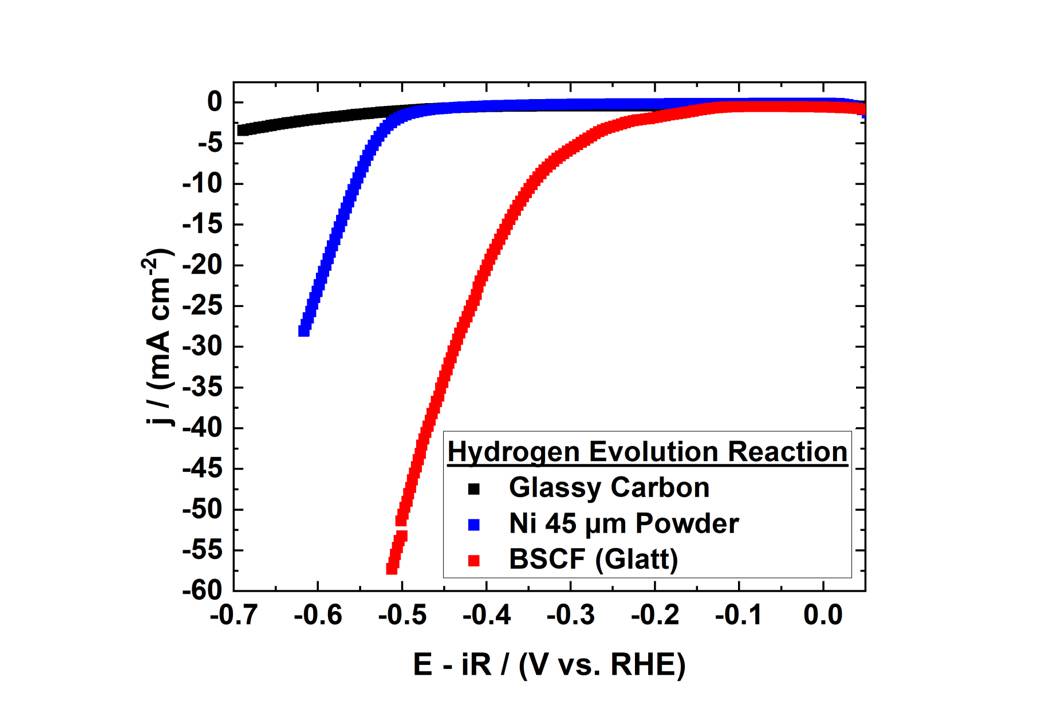

Erste Resultate des hergestellten Pulvers (Abb. 3) verweisen auf einen potentiellen Einsatz für sauerstofftrennende Membranen. Gegenstand weiterer Untersuchungen ist der Einsatz als Katalysator für die Wasserstofferzeugung durch alkalische Wasserelektrolyse. Erste Studien dazu verliefen positiv (Abb. 4).

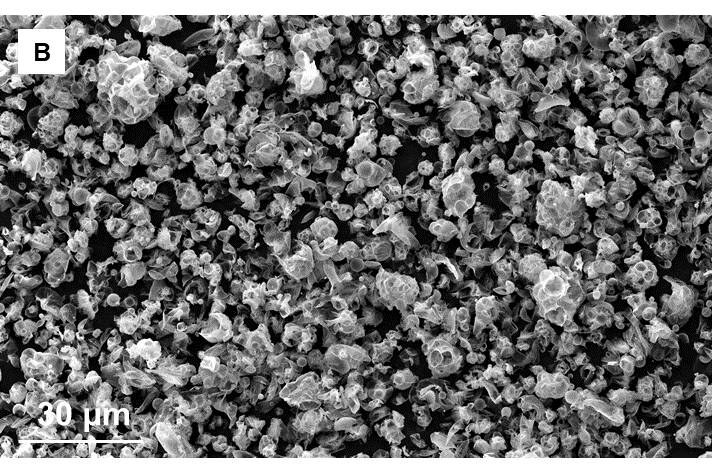

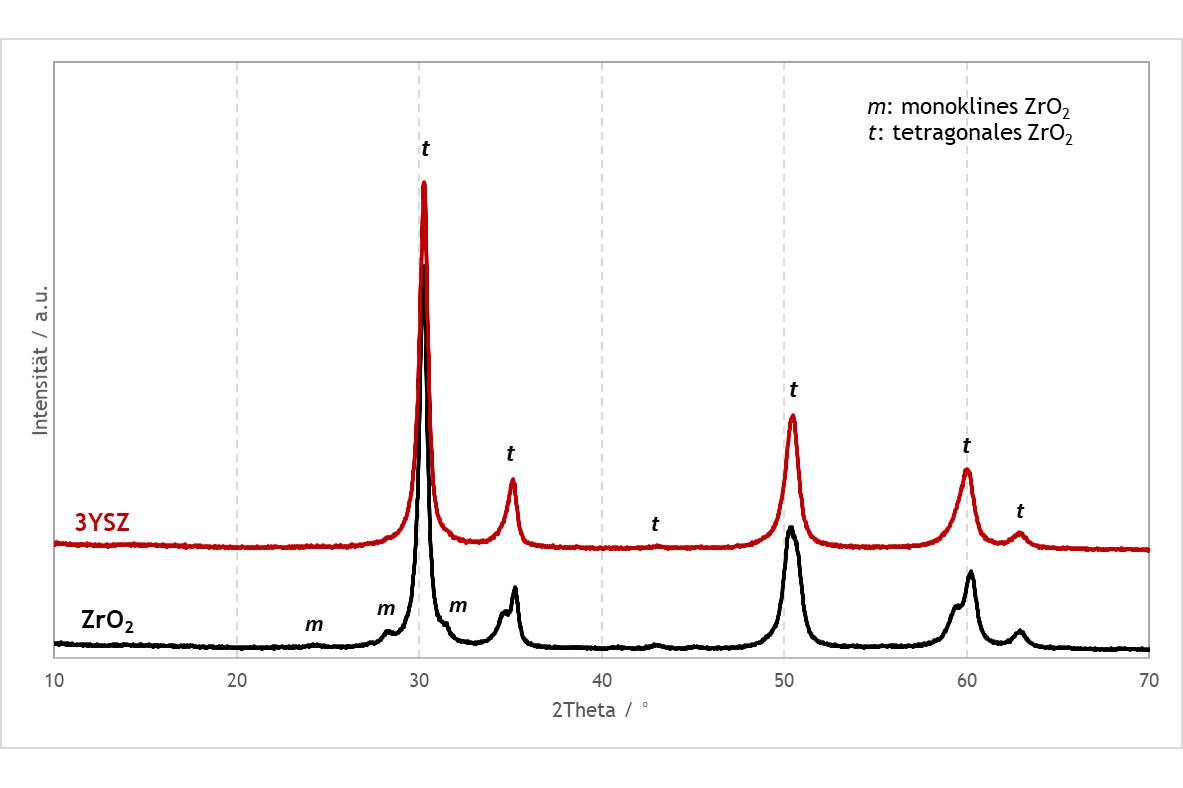

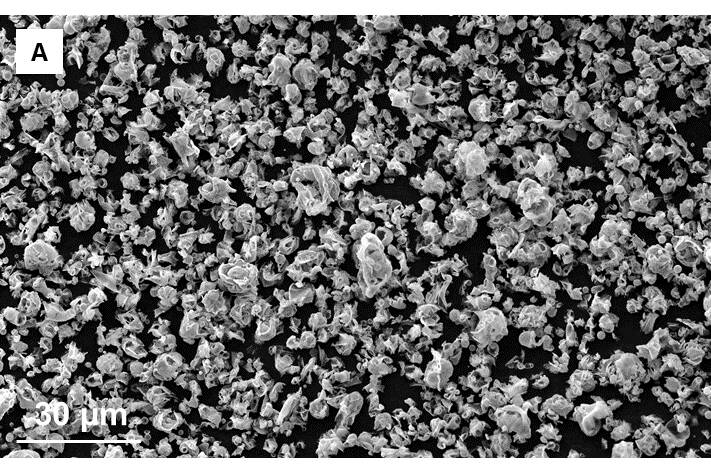

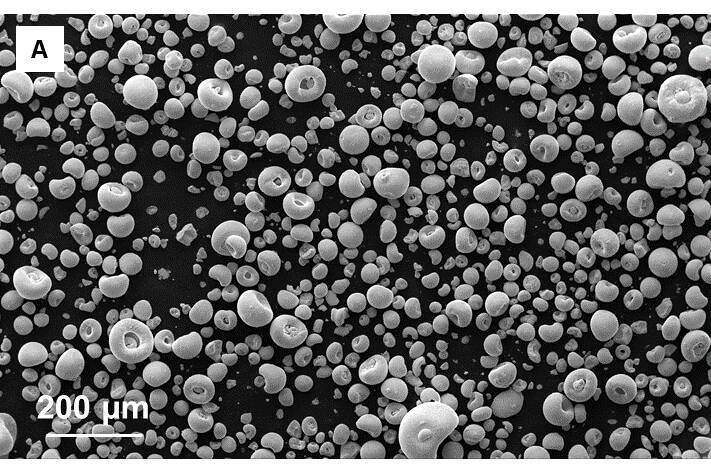

Die Herstellung von ZrO2 und Yttrium-stabilisiertes ZrO2 (3YSZ) erfolgte bei einer Reaktoraustrittstemperatur von ca. 930°C. Röntgenografische Analysen des undotierten ZrO2 weisen neben einem hohen Anteil an der tetragonalen Kristallstruktur (ca. 90 wt%) ebenso die monokline Modifikation (10 wt%) auf. Das Auftreten der metastabilen tetragonalen Phase (Abb. 5) für 3YSZ erfolgt aufgrund der nano- und polykristallinen Eigenschaften (20 nm Kristallitgröße) [12]. Auf elektronenmikroskopische Aufnahmen wird eine unregelmäßige Partikelform mit großer spezifischer Oberfläche visualisiert (Abb. 6).

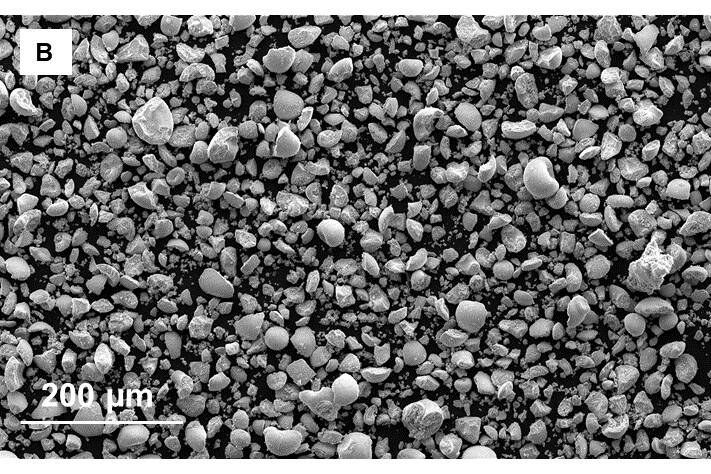

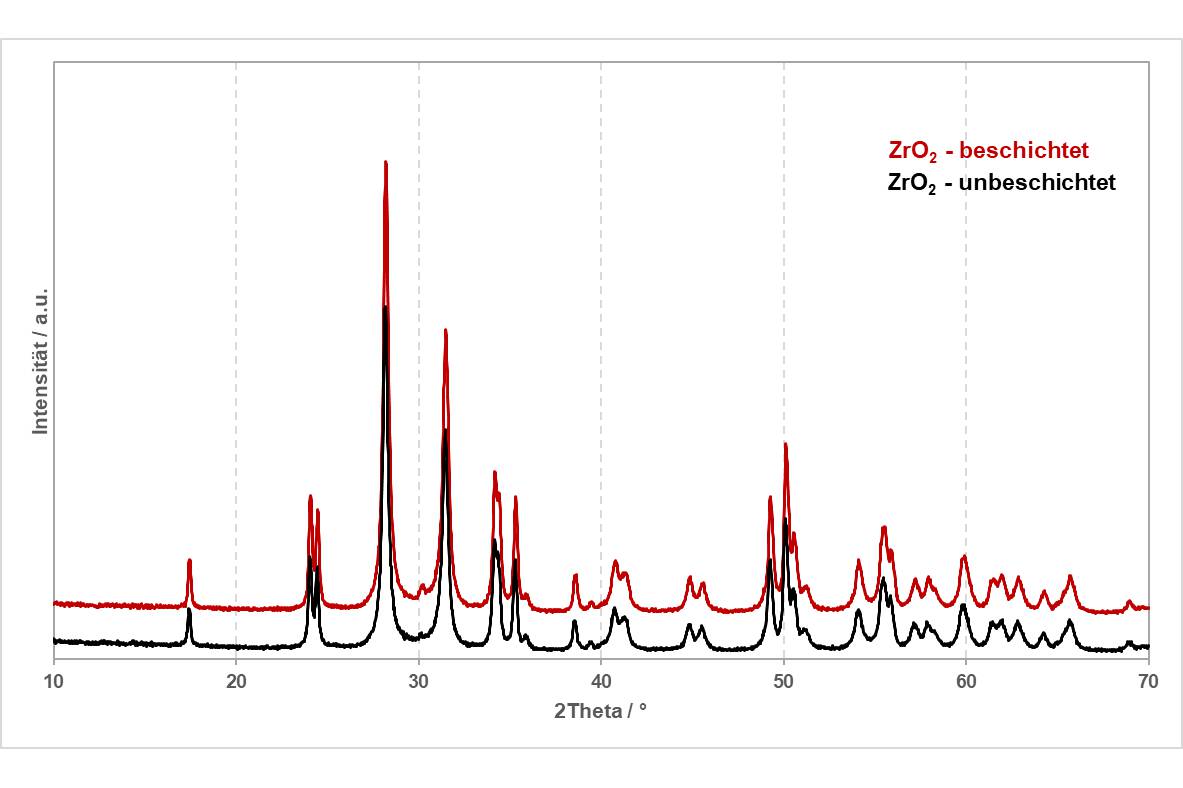

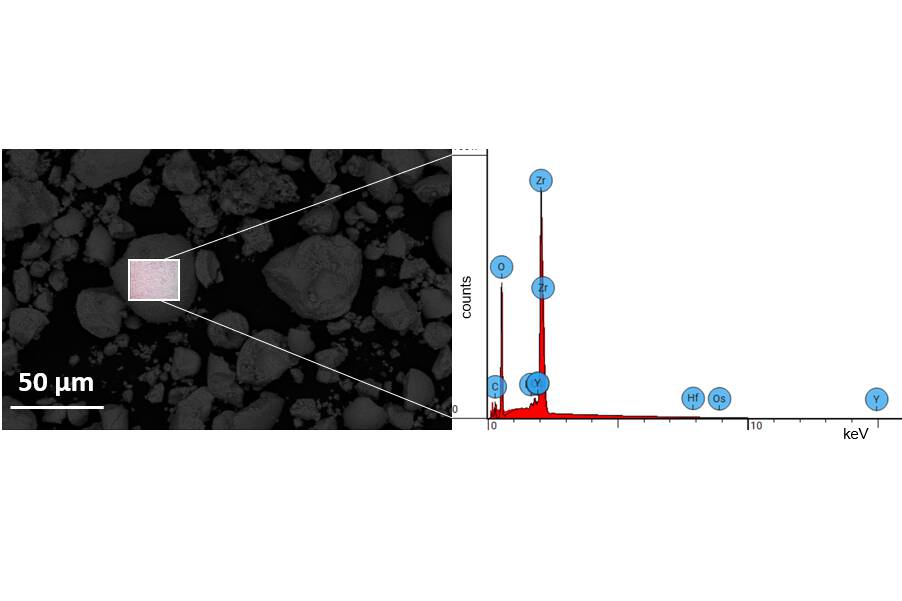

Die Beschichtung von kommerziell erhältlichen ZrO2 erfolgten bei einer Reaktoraustrittstemperatur 425°C. Der Einfluss der Prozessbedingungen, hier vor allem der Pulsation, wird auf REM-Aufnahmen ersichtlich (Abb. 7). Die sphärischen und Donut-ähnlichen Agglomerate werden teilweise aufgebrochen, was jedoch für eine weitere Prozessierung des Materials nicht hinderlich ist. Die kristallographischen Eigenschaften des Pulvers bleiben bei der gewählten Prozesstemperatur unberührt (Abb. 8). Nebenbestandteile, wie beispielsweise Y2O3, werden nicht detektiert. Die Elementzusammensetzung und -verteilung konnte durch energiedispersive Röntgenspektroskopie (EDX) ermittelt werden. Untersuchungen an Einzelpartikeln spiegeln eine erfolgreiche Beschichtung des ZrO2 mit Yttrium wider (Abb. 9).

4. Zusammenfassung

Anhand der beiden Mustersubstanzen BSCF und dotiertem und beschichteten Zirconiumdioxid konnte gezeigt werden, dass es möglich ist, auch komplexe keramische Substanzen im Labor- bis hin zum Pilotmaßstab herzustellen. Die hierfür verwendete Technologie der Pulversynthese bietet über die Trocknung im pulsierenden Heißgasstrom hinaus durch Anpassung von Frequenz und Amplitude zusätzliche Möglichkeiten, um auf die Partikelgröße, -struktur und -morphologie Einfluss zu nehmen.

Diese neue Flexibilität bei der Entwicklung keramischer Rohstoffe ermöglicht es, mit geringem Aufwand anwendungsspezifisch optimierte Materialien zu entwickeln und zu testen. Nach erfolgreicher Erprobung kann die Technologie entsprechend hochskaliert und die Losgrößen an den tatsächlichen Bedarf angepasst werden.

Literatur
[1] Brett, D.J.L., Atkinson, A., Brandon, N.P., Skinner, S.J.: Intermediate temperature solid oxide fuel cells. Chem. Soc. Rev. 37 (2008) 1568–78.
[2] Li, X., He, L., Zhong, X., Zhang, J., Luo, S., Yi, W., Zhang, L., Hu, M., Tang, J., Zhou, X., Zhao, X. Xu, B.: Evaluation of A-Site Ba2+-Deficient Ba1-xCo0.4Fe0.4Zr0.1Y0.1O3-δ Oxides as Electrocatalysts for Efficient Hydrogen Evolution Reaction. Scanning 2018, Article ID 1341608.
[3] Ovenstone, J., Jung, J., White, J. S., Edwards, D. D., Misture, S. T.: Phase stability of BSCF in low oxygen partial pressures. J. Solid State Chem. 181 (2008), [3] 576-586.
[4] Yan, A., Yang, M., Hou, Z., Dong, Y., Cheng, M.: Investigation of Ba1−xSrxCo0.8Fe0.2O3−δ as cathodes for low-temperature solid oxide fuel cells both in the absence and presence of CO2. J. Power Sources 185 (2008), [1] 76-84.
[5] Goff, J. P., Hayes, W., Hull, S., Hutchings, M. T., Clausen, K. N.: Defect structure of yttria-stabilized zirconia and its influence on the ionic conductivity at elevated temperatures. Phys. Rev. B 59 (1999), 14202.
[6] Evans, A.G., Heuer, A. H.: REVIEW—Transformation Toughening in Ceramics: Martensitic Transformations in Crack-Tip Stress Fields. J. Am. Ceram. Soc., 63 (1980) 241-248.
[7] Garvie, R.C., Nicholson, P. S., Structure and Thermomechanical Properties of Partially Stabilized Zirconia in the CaO-ZrO2 System. J. Am. Ceram. Soc, 55 (1972) 152-157.
[8] Kelly, J. R., Denry, I.: Stabilized zirconia as a structural ceramic: An overview. Dent. Mater. 24 (2008), 289-298.
[9] Keller, E.K., Andreyeva, A.B: Effect of titanium dioxide on sintering and stabilization of ZrO2 in zirconium-alumina and spinel-zirconium mixtures.Refractories 2 (1961), 19–26.
[10] Kern, F.: Evidence of Phase Transitions and Their Role in the Transient Behavior of Mechanical Properties and Low Temperature Degradation of 3Y-TZP Made from Stabilizer-Coated Powder. Ceramics 2 (2019) 271–285.
[11] Burger, W., Richter, H. G., Piconi, C., Vatteroni, R., Cittadini, A., Boccalari, M.: New Y-TZP powders for medical grade zirconia. J. Mater. Sci. Mater. Med. 8 (1997), 113–118.
[12] Vollath, D., Fischer, F.D., Hagelstein, M., Szabó, D. V.: Phases and phase transformations in nanocrystalline ZrO2. J. Nanopart. Res. 8 (2006) 1003–1016.

Danksagung

Die Versuche zum BSCF fanden im Rahmen des Forschungsprojekts „Neuartige Herstellverfahren für hochpermeable Sauerstoffmembranen und Entwicklung einer innovativen Membran-Anschlussplatte für Sauerstoffgeneratoren- SaMBa“ (FKZ: 2018 FE 9025) statt.
Die Versuche zum Zirconiumdioxid fanden im Rahmen des Förderprojekts „PulsON – Entwicklung einer effizienten Produktionstechnologie hochreiner, stöchiometrisch und morphologisch definierter Nanopulver“ (FKZ: 2021 FE 9041) statt.
Die elektrochemische Charakterisierung des BSCF erfolgte durch das Fraunhofer-Institut für Keramische Technologien und Systeme IKTS in Hermsdorf.
Die Autoren danken dem Land Thüringen und der Europäischen Union herzlich für die Unterstützung bei der Durchführung dieser Versuche.

Quelle
Im Original veröffentlicht im Fachmagazin Keramische Zeitschrift, Ausgabe 04-05/2022, Springer Fachmedien Wiesbaden GmbH

Firmeninformation

Glatt Ingenieurtechnik GmbH
Glatt Ingenieurtechnik GmbH
Glatt ist spezialisiert auf intelligentes Partikeldesign zur Erzeugung und Funktionalisierung von Pulvern und Granulaten mit definiert einstellbaren Eigenschaften. Im Fokus stehen Partikel und Pulver für Pigmente, katalytische, keramische oder Batteriewerkstoffe sowie Granulate und Pellets als Zusatzstoffe für z. B. industrielle Salze, Wasch- und Reinigungsmittel, Düngemittel, Pestizide, Nahrungs-, Nahrungsergänzungs- und Arzneimittel. Eine Verkapselung von Aromen, Enzymen, Vitaminen, Mikroorganismen, Probiotika oder Fettsäuren (PUFA) ist dabei ebenso möglich wie die von ätherischen Ölen und anderen aktiven, sensiblen Substanzen, die es zu schützen gilt. Mit Glatt APPtec®, einer einzigartigen Technologie zur Sprühkalzination, ist es möglich, Partikel in einem einzigen Prozessschritt im pulsierenden Heißgasstrom zu erzeugen, zu beschichten und anschließend zu kalzinieren. Als Pionier für Wirbelschicht- und Strahlschicht-Technologien beherrscht Glatt diese wichtige Verfahren zur Formulierung und Optimierung der Partikeleigenschaften durch definierte Sprühagglomeration, Sprühgranulation, Sprühbeschichtung (Coating) oder (Mikro-)Verkapselung sowie durch Kombinationen dieser Prozesse. Auch im Hochtemperatur-Bereich. Glatt unterstützt die Produktidee von der frühen Phase der Produktrezeptur über die Prozessentwicklung bis hin zum Scale-up in den Produktionsmaßstab. So werden unter der Leitung der Glatt Process & Plant Engineering Teams maßgeschneiderte Produktionsanlagen für Lebensmittel-, Futtermittel-, Feinchemie-, Pharma- und Biotech-Applikationen erfolgreich geplant und in Betrieb genommen. Weltweit. Ob auf Basis von Pulversynthese, Wirbelschicht- oder Strahlschichttechnologie, Glatt bietet ebenfalls die zertifizierte Lohnherstellung für Kunden ohne eigene Produktionskapazitäten.
Letztes Update: 07.06.2024

Zugeordnete Fachbeiträge

Exploring new ways to produce cosmetic pigments
Exploring new ways to produce cosmetic pigments

Dieser Bericht ist nur in Englisch verfügbar
27.10.2023  |  3162x  |  Fachbeitrag  |
Punktlandung mit Sonderanlagenbau Anlagenkonzepte müssen sich an den Kundenbedürfnissen orientieren, nicht umgekehrt.
Punktlandung mit Sonderanlagenbau
Anlagenkonzepte müssen sich an den Kundenbedürfnissen orientieren, nicht umgekehrt. "Anlagenkonzepte müssen sich an den Kundenbedürfnissen orientieren, nicht umgekehrt." ein Statement von Dr.-Ing. Viktor Drescher, Business Development and Product Manager Thermal Powder Synthesis, Glatt Ingenieurtechnik GmbH Der Anlagenbauer und Prozessexperte Glatt begleitet Anwender entlang der ganzen Wertschöpfungskette – von der ersten Idee über Machbarkeitsstudien und Prozessentwicklung bis zum Bau der Produktionsstätte. Neuartige Anlagenkonzepte sind dabei immer häufiger gefragt. Von einem weltweit agierenden Marktführer mit langjähriger Expertise und einem breiten Produktportfolio wird mitunter erwartet, dass sich existierende Konzepte mit wenigen Anpassungen in einem neuen Projekt einfach wiederholen oder duplizieren lassen. Doch diese Denkweise greift zu kurz: Die Märkte verändern sich stetig, vermeintliche Selbstverständlichkeiten müssen immer wieder auf den Prüfstand. Jedes Unternehmen ist anders aufgestellt. Der Schlüssel heißt Zuhören.
17.12.2021  |  2223x  |  Fachbeitrag  |
Beschichtetes Zirkonoxid für die Medizintechnik Weiterentwickelte Pulversynthese zur Herstellung und Veredelung besonders hochwertiger nano- und mikroskaliger Pulver – z. B. für Dentalimplantate.
Beschichtetes Zirkonoxid für die Medizintechnik
Weiterentwickelte Pulversynthese zur Herstellung und Veredelung besonders hochwertiger nano- und mikroskaliger Pulver – z. B. für Dentalimplantate. Zusammensetzung und Homogenität der verwendeten Rohstoffe gewinnen in der Medizintechnik zunehmend an Bedeutung. Mit einem weiterentwickelten Verfahren zur Pulversynthese lassen sich besonders hochwertige nano- und mikroskalige Pulver herstellen oder veredeln – zum Beispiel für Dentalimplantate. Um die Eigenschaften von Zirkonoxidpulvern, die auch in weiteren medizinischen und technischen Produkten Anwendung finden, noch spezifischer einzustellen, können die Partikel zum Bespiel beschichtet werden. Dafür eignet sich die Glatt Pulversynthese, eine Weiterentwicklung des Sprühkalzinationsverfahrens. Am Firmensitz in Weimar betreibt der Anlagenbauer Glatt Ingenieurtechnik unterschiedliche Synthesereaktoren und entwickelt Prozesse für hochkomplexe Pulversysteme. Das Verfahren ermöglicht die gezielte Einstellung von chemischen wie auch mineralogischen Zusammensetzungen von Stoffsystemen. Biokompatible Implantate aus Keramik stehen vor allem bei Patienten, aber
28.10.2021  |  2476x  |  Fachbeitrag  |   |
Trocknung und Produktgestaltung in der Vakuumwirbelschicht Trocken, haltbar, druckfest: Schonende und sichere Prozesse
zur Verarbeitung lösungsmittelhaltiger Extrakte und temperaturempfindlicher Substanzen
Trocknung und Produktgestaltung in der Vakuumwirbelschicht
Trocken, haltbar, druckfest: Schonende und sichere Prozesse zur Verarbeitung lösungsmittelhaltiger Extrakte und temperaturempfindlicher Substanzen Die Verarbeitung lösungsmittelhaltiger Extrakte und temperaturempfindlicher Substanzen wie Mikroorganismen oder Enzyme stellt hohe Anforderungen an Prozessbedingungen, Arbeitsschutz und Anlagensicherheit. Die Vakuumwirbelschicht-Technologie des Anlagenbauers Glatt ist eine weitere Möglichkeit, durch das Absenken des Siedepunktes bei reduzierten Systemdrücken noch temperaturschonendere Prozesse zu realisieren. Davon profitieren Lebendzellen, Produkte mit organischen Lösungsmitteln, aber auch Agglomerate mit hoher Festigkeit. Wässrige Prozesse und ihre Grenzen Die Wirbelschichttechnologie zeichnet sich durch einen exzellenten Wärme- und Stoffaustausch aus. Jedes einzelne Produktteilchen wird vom Prozessgas in die Schwebe gebracht, um eine perfekte Durchmischung und eine homogene Temperaturverteilung zu erzielen. Diese bekannten Vorteile der Konvektionstrocknung gegenüber Kontakttrocknern werden für temperaturempfindliche Produkte wie Hefen, Enzyme und andere
11.06.2021  |  4237x  |  Fachbeitrag  |   |
Zukunftsweisendes Verfahren für die Partikelsynthese Mit der Glatt-Pulversynthese können Pulver hinsichtlich ihrer chemischen und mineralogischen Zusammensetzung nahezu frei eingestellt und mit bislang unerreichten Eigenschaften ausgestattet werden.
Zukunftsweisendes Verfahren für die Partikelsynthese
Mit der Glatt-Pulversynthese können Pulver hinsichtlich ihrer chemischen und mineralogischen Zusammensetzung nahezu frei eingestellt und mit bislang unerreichten Eigenschaften ausgestattet werden. Pulvermaterialien, beispielsweise für die Verwendung in hochenergetischen und sicheren Batteriekomponenten, für wirtschaftlichere Membranen, orthopädische Keramiken, funktionale Additive oder Hochleistungspigmente, müssen zukünftig mehr bieten als die heute verfügbaren Pulver. Ein Weg in diese Richtung ist, dass die Primärpartikel selbst noch leistungsfähiger werden. Völlig neue Produkte oder Innovationen erfordern daher Pulvermaterialien, die zunächst anforderungsspezifisch entwickelt und dann in den erforderlichen Mengen hergestellt werden müssen. Mit der Pulversynthese im pulsierenden Gasstrom ist es dem Anlagenbauer Glatt gelungen, diese Herausforderungen zu meistern und eine ausgereifte Prozesstechnologie zu etablieren, um Zukunftsmaterialien sowohl im Labormaßstab für Forschungszwecke als auch im industriellen Maßstab herzustellen. Zeitaufwendige und risikoreiche Scale-Up-Verfahren entfallen durch die maßstabsunabhängigen Prozessbedingungen
22.04.2020  |  3719x  |  Fachbeitrag  |   |
Wie Zukunftsmaterialien Realität werden Zukunftsmaterialien werde mit Wirbelschichttechnologien und der Glatt Pulversynthese Realität.
Wie Zukunftsmaterialien Realität werden
Zukunftsmaterialien werde mit Wirbelschichttechnologien und der Glatt Pulversynthese Realität. Batteriewerkstoff e, 3D-Druck, Phosphordünger, Lebensmittel: Der Anlagenbauer und Prozessexperte Glatt Ingenieurtechnik ist dank seiner technologie- und prozessorientierten Innovationskompetenz gefragter Entwicklungspartner in vielen Industriezweigen und im Forschungssektor. Das Technologiezentrum in der Weimarer Zentrale ist der Hub für das Partikeldesign von Zukunftsmaterialien. Aus FuE-Ideen werden hier etwa Produktmuster mit flammenhemmenden Eigenschaften produziert und marktreife Getränkepulver entwickelt; man tüftelt an der Formulierung für Düngergranulate mit definierter Freisetzung sowie an Carbon-Pellets. Bereits seit den 1960er Jahren sind Wirbelschichttechnologien in der Pharma-, Lebens- und Futtermittelindustrie sowie in der Feinchemie etabliert. Mit Hilfe kontinuierlicher Wirbelschicht- und Strahlschichtverfahren können auch temperatur- und sauerstoffsensitive Substanzen unter inerten Bedingungen behandelt und in ihren Eigenschaftsprofilen optimiert
07.05.2020  |  3455x  |  Fachbeitrag  |   |
Outside-In-Prozess vom Anlagenbauer Von der Idee bis zur Marktreife: Zukunft wird im Team gemacht
Outside-In-Prozess vom Anlagenbauer
Von der Idee bis zur Marktreife: Zukunft wird im Team gemacht Seit Jahrzehnten gelten Wirbelschichtapparate als die Königsklasse zur Herstellung von staubfreien, löslichen oder funktionalen Granulaten und Pellets. Warum Glatt Ingenieurtechnik Produktideen technologieoffen angeht und wie das den Innovationsprozess der Kunden voranbringt. An das Wunschprodukt heranzukommen ist manchmal so kompliziert wie Goldschürfen: Man muss tüchtig sieben, um ein paar wertvolle Körnchen zu gewinnen. Doch erst die nachfolgenden Veredelungsprozesse verwandeln den Rohstoff in eine Wertanlage. Gleiches gilt für viele Aktivstoffe: Synthetisiert, fermentiert oder extrahiert müssen sie meist erst aus der Flüssigphase in eine partikuläre Form gebracht werden, um dann gezielt und kontrolliert ihre Wirkung entfalten zu können. Die gezielte Freisetzung von Wirkstoffen, State of the Art in der Pharmaindustrie, wo Glatt Marktführer im Life-Science-Anlagenbau für die Veredelung und Verarbeitung von Pulvern ist, hat längst auch andere Industriezweige
07.10.2020  |  4767x  |  Fachbeitrag  |

Mehr Beiträge

Neue Wege zur Herstellung von Kosmetikpigmenten Interview mit Merck und Glatt über die Zusammenarbeit und das Projekt
Neue Wege zur Herstellung von Kosmetikpigmenten
Interview mit Merck und Glatt über die Zusammenarbeit und das Projekt Mit einer völlig neuen Technologie haben die Pigmentspezialisten von Merck und die Technologie- und Produktionsexperten von Glatt Ingenieurtechnik in enger Zusammenarbeit eine innovative Palette von Kosmetikpigmenten hergestellt. Die Darmstädter Merck Gruppe hat nach erfolgreichen gemeinsamen Versuchen am Glatt Standort Weimar den Auftrag für die Entwicklung und den Bau einer Anlage auf Basis der chemischen Gasphasenabscheidung (CVD) erteilt. Wir sprechen mit den Partnerunternehmen über die Zusammenarbeit und das Projekt. Interviewpartner: Dr. Katarzyna Sztuka ist derzeit Leiterin des regionalen Marketings EMEA bei Merck Electronics, Surface Solutions mit Erfahrung und Interesse in den Bereichen Kosmetik, Automobil und industrielle dekorative und funktionale Materialien. Mit einem Doktortitel in Chemie (Fachrichtung Biotechnologie) und einem Master in Chemieingenieurwesen verfügt sie über eine solide Grundlage sowohl im akademischen Bereich als auch in der
27.10.2023  |  856x  |  Kurzbericht  |
Glatt produziert Kosmetikpigmente für Merck Völlig neuartige Produktionsanlage für Effektpigmente offiziell in Betrieb genommen
Glatt produziert Kosmetikpigmente für Merck
Völlig neuartige Produktionsanlage für Effektpigmente offiziell in Betrieb genommen Am 30. Juni 2023 wurde im Glatt Technologiezentrum eine völlig neuartige Produktionsanlage für Effektpigmente offiziell in Betrieb genommen. Die Dryflux-Technologie ist für viele pulverförmige Materialien geeignet. Weimar, Juni 2023 Den Pigmentspezialisten von Merck und den Technologie- und Produktionsexperten der Firma Glatt Ingenieurtechnik ist es in enger Zusammenarbeit gelungen, eine innovative Reihe von Kosmetikpigmenten zu produzieren, die auf einer völlig neuen Technologie beruhen. Den Auftrag zur Entwicklung und Errichtung einer Anlage auf Basis der chemischen Gasphasenabscheidung bzw. CVD (Chemical Vapor Deposition) erteilte die Darmstädter Merck Group nach erfolgreichen gemeinsamen Versuchen und aufgrund der optimalen Kompetenz- und Standortstruktur bei Glatt in Weimar. Seit September 2022 werden die, zum Patent angemeldeten Ronaflux®-Pigmente von Glatt in Weimar für das Darmstädter Wissenschafts- und Technologieunternehmen Merck produziert.
06.07.2023  |  3272x  |  Produktnews  |
Kundenspezifisches Produktdesign von Batteriematerialien  Kathoden- und Anodenwerkstoffe sowie oxydische Feststoffelektrolyte für mehr Kapazität und Stabilität durch Glatt Pulversynthese und Wirbelschichttechnologie
Kundenspezifisches Produktdesign von Batteriematerialien
Kathoden- und Anodenwerkstoffe sowie oxydische Feststoffelektrolyte für mehr Kapazität und Stabilität durch Glatt Pulversynthese und Wirbelschichttechnologie Gestalten Sie die Energiewende mit Ihren innovativen Batteriewerkstoffen Mehr Kapazität und Stabilität durch Synthese von LMNO-Pulver, Silizium-Kohlenstoff-Verbundwerkstoffe als Anodenmaterial, beschichtete Kathodenwerkstoffe zum Schutz vor Elektrolyten, LLZO-Materialien für oxydische Feststoffelektrolyte u.a. Optimierung zu staubfreien, rieselfähigen, homogenen Granulaten. Partikelgrößen: Nano bis Makro. Entwickeln Sie mit der Glatt Pulversynthese kundenspezifische Anoden- und Kathodenwerkstoffe oder Feststoffelektrolyte Sie möchten mit neuen und innovativen Rohstoffen die Batterietechnik vorantreiben? Kommerzielle Rohstoffe erfüllen Ihre Erwartungen in Bezug auf Kapazität und Langzeitstabilität nicht? Oder haben Sie einen vielversprechenden Werkstoffansatz, der aber nur im Labormaßstab funktioniert? Die Glatt Pulversynthese ist ein vielseitiges Werkzeug für die Entwicklung und industrielle Fertigung von innovativen Batteriewerkstoffen. Die
02.02.2023  |  3450x  |  Produktbeschreibung  |   |
Neue Glatt Laboranlage für Pulversynthese Glatt erweitert Technologiezentrum um neue Laboranlage für Pulversynthese
Neue Glatt Laboranlage für Pulversynthese
Glatt erweitert Technologiezentrum um neue Laboranlage für Pulversynthese Im Januar 2022 hat der Anlagenbauer und Prozessexperte Glatt Ingenieurtechnik aus Weimar seine Laborkapazität für die Pulversynthese im eigenen Technologiezentrum ausgebaut. Die neue Anlage gewährleistet erstmals eine homogene Prozesstemperatur über die gesamte Reaktorlänge oder das gezielte Einstellen von Temperaturgradienten. So lassen sich unterschiedliche Prozessschritte zusammenfassen. Diese ermöglicht neue Anwendungen der Pulversynthese, die Herstellung von Hochleistungswerkstoffen bei noch höheren Temperaturen und effizientere Prozessabläufe. Installiert wurde eine neue Laboranlage vom Typ ProAPP® 80 HT, die das Anwendungsgebiet der Glatt Pulversynthese im pulsierenden Gasstrom deutlich erweitert. Möglich wird das durch eine konstante Temperatur über die gesamte Reaktorlänge – die Spanne reicht von Raumtemperatur bis 1.300 °C. Mit dieser Technologie lassen sich Hochtemperaturphasen in den zu verarbeitenden Pulvern erzeugen und durch eine extrem
02.03.2022  |  2830x  |  Kurzbericht  |   |
Weltweit erste flammenlose Hochtemperatur-Pulversynthese-Anlage Das Fraunhofer-Institut für Keramische Technologien und Systeme IKTS setzt auf Glatt Technologie für hochreine oxidische Hochleistungsmaterialien
Weltweit erste flammenlose Hochtemperatur-Pulversynthese-Anlage
Das Fraunhofer-Institut für Keramische Technologien und Systeme IKTS setzt auf Glatt Technologie für hochreine oxidische Hochleistungsmaterialien Am Standort in Hermsdorf arbeitet das Fraunhofer-Institut für Keramische Technologien und Systeme IKTS an oxidischen Hochleistungskeramiken für die Medizintechnik oder für Optikkomponenten. Vor Kurzem wurde dort der weltweit erste Glatt Synthesereaktor für den Temperaturbereich bis 1300°C in Betrieb genommen. Das Verfahren zur Pulversynthese basiert erstmals auf einem flammenlosen Konzept mit pulsierender Gasströmung. Keramische Hochleistungswerkstoffe spielen in nahezu allen Zukunftsbranchen eine elementare Rolle: Maschinenbau, Fahrzeugtechnik, Elektronik, Energie, Bio- und Medizintechnik sind nur einige dieser Industriezweige, in denen das IKTS forscht. Für die Erzeugung von anwendungsspezifischen oxidischen Nanopulvern nutzen die Forscher jetzt die Pulversynthese-Technologie des Anlagenbauers Glatt, um Pulver im Kilogramm-Maßstab zu erzeugen (gefördert durch die Thüringer Aufbaubank FKZ: 2017 FGI 0038 und mit EFRE kofinanziert). Die Technologie vereint
01.07.2021  |  3817x  |  Produktnews  |

Zugeordnete Fachthemen

PORTALS
Schuettgut-Portal BulkSolids-Portal Recycling-Portal
Related
Bulkgids.nl
Erhalten Sie unseren Newsletter
Newsletter Archiv
Service und Kontakt
Impressum, KontaktDisclaimerDatenschutzerklärungWerbung
FOLLOW US
Linked
