Wärmekraftwerke sind auf eine effektive Brennstoffversorgung und Bestandsverwaltung angewiesen, um das ganze Jahr über einen stabilen Betrieb aufrechtzuerhalten. In riesigen Kohlehallen bauen Stacker-Reclaimer kontinuierlich Halden auf und um, wodurch unregelmäßige Gratlinien, steile Böschungen und unebene Oberflächen entstehen. Schwankungen der Feuchtigkeit, der Materialeigenschaften und der Betriebsbedingungen können die Haldenverwaltung zusätzlich erschweren.
Die Herausforderung besteht nicht einfach darin, den Abstand zwischen einem Sensor und der Kohleoberfläche zu messen. Es geht darum zu bestimmen, wie viel Kohle über eine große Fläche gelagert ist. Ein einzelner Abstandssensor erfasst nur eine begrenzte Perspektive, was die genaue Darstellung einer gesamten Halde erschwert. Das Multi-Scanner-System von Rettar löst diese Einschränkung durch koordinierte Messungen aus mehreren Positionen.
Herausforderungen bei der Kohlebestandsmessung in großen Kohlehallen
Die Messung des Kohlebestands steht vor mehreren praktischen Herausforderungen.
- Unregelmäßige Haldengeometrie.
Stacker-Reclaimer erzeugen sich ständig verändernde Kegel, Grate und Böschungen. Ein einzelner Messwert beschreibt möglicherweise eine Stelle genau, bildet aber das umliegende Material nicht ab, was zu Fehlern bei der Volumenberechnung führen kann. - Wandseitige Ansammlungen.
Kohle kann sich in der Nähe von Wänden, Stützen und baulichen Begrenzungen ansammeln. Je nach Installationsposition sind diese Bereiche schwer einzusehen, sodass Teile der Halde unzureichend gemessen werden. - Staub und sich ändernde Bedingungen.
Das Fördern, Aufhalden und Rückladen erzeugt Schwebstaub, der je nach Sensor-Technologie und Installationsumgebung die Messleistung beeinträchtigen kann. Durch die kontinuierliche Materialbewegung repräsentieren zuvor erfasste Daten zudem möglicherweise nicht mehr die aktuelle Oberfläche. - Totwinkel bei der Messung.
Bauliche Hindernisse und eine begrenzte Abdeckung können dazu führen, dass Teile der Kohleoberfläche unberücksichtigt bleiben. Obwohl eine Oberflächenabtastung nicht jeden internen Hohlraum oder verdeckten Materialzustand direkt erkennen kann, hilft eine breitere Abdeckung, durch unvollständige Oberflächenmessungen verursachte Unsicherheiten zu reduzieren.
Diese Einschränkungen können zu Abweichungen zwischen dem geschätzten und dem erfassten Bestand führen, was Entscheidungen zur Nachbestellung und die Bevorratungsplanung in Zeiten hoher Nachfrage erschwert.
Wie die Multi-Scanner-Matrix von Rettar in der Praxis funktioniert
Betrachten wir eine große Kohlehalle, in der kontinuierlich mehrere Halden aufgebaut und zurückgeladen werden. Da sich die Oberfläche im Laufe des Tages verändert, erfordert eine effektive Bestandsüberwachung eine Abdeckung über einen einzelnen Messpunkt hinaus.
Planung der Abdeckung basierend auf dem Hallenlayout
Die Installation beginnt mit einer Bewertung der Hallenabmessungen, der Gebäudestützen, der Montageeinschränkungen und der Haldengeometrie. Ingenieure bestimmen geeignete Scannerpositionen, um eine effektive Abdeckung des gesamten Lagerbereichs zu gewährleisten.
Anstatt sich auf einen einzigen Sensor zur Überwachung der gesamten Halle zu verlassen, verteilt die Multi-Scanner-Anordnung die Messabdeckung auf mehrere Blickpositionen. Dies ist besonders nützlich, wenn Wände, Bauteile oder sich verändernde Haldenprofile die Sicht einschränken.
Erfassung von Messwerten aus mehreren Positionen
Während Stacker-Reclaimer die Halden umgestalten, erfassen mehrere Scanner Entfernungsmessungen aus ihren jeweiligen Positionen. Jeder Scanner liefert Informationen über die Oberfläche innerhalb seines effektiven Messbereichs.
Das Ziel besteht nicht einfach darin, mehr Sensoren zu installieren. Es geht darum, deren Abdeckung so zu koordinieren, dass das Gesamtsystem ein umfassenderes Bild der Kohleoberfläche erfasst und die Abhängigkeit von isolierten Messwerten verringert wird.
Rekonstruktion der Oberfläche und Volumenschätzung

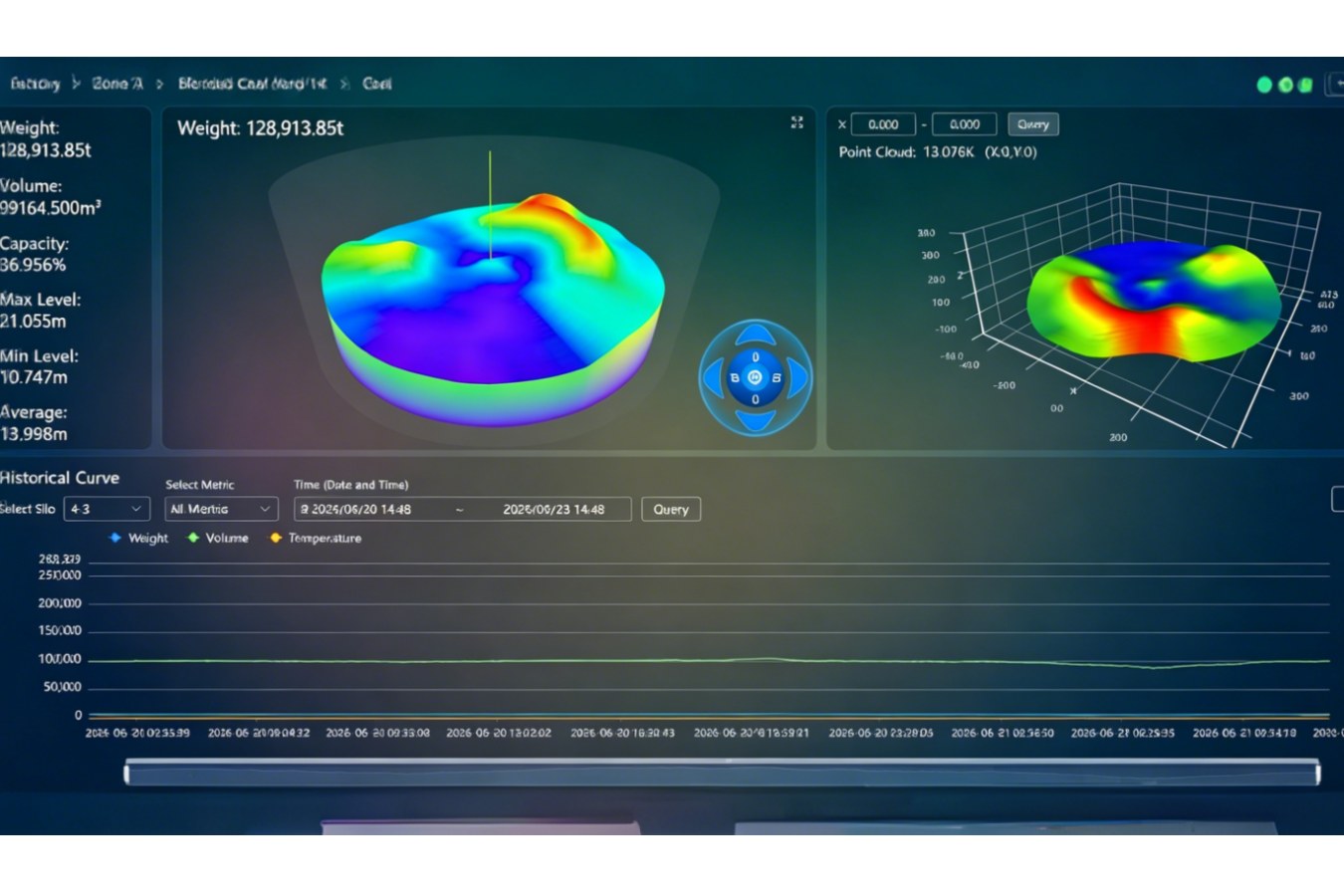

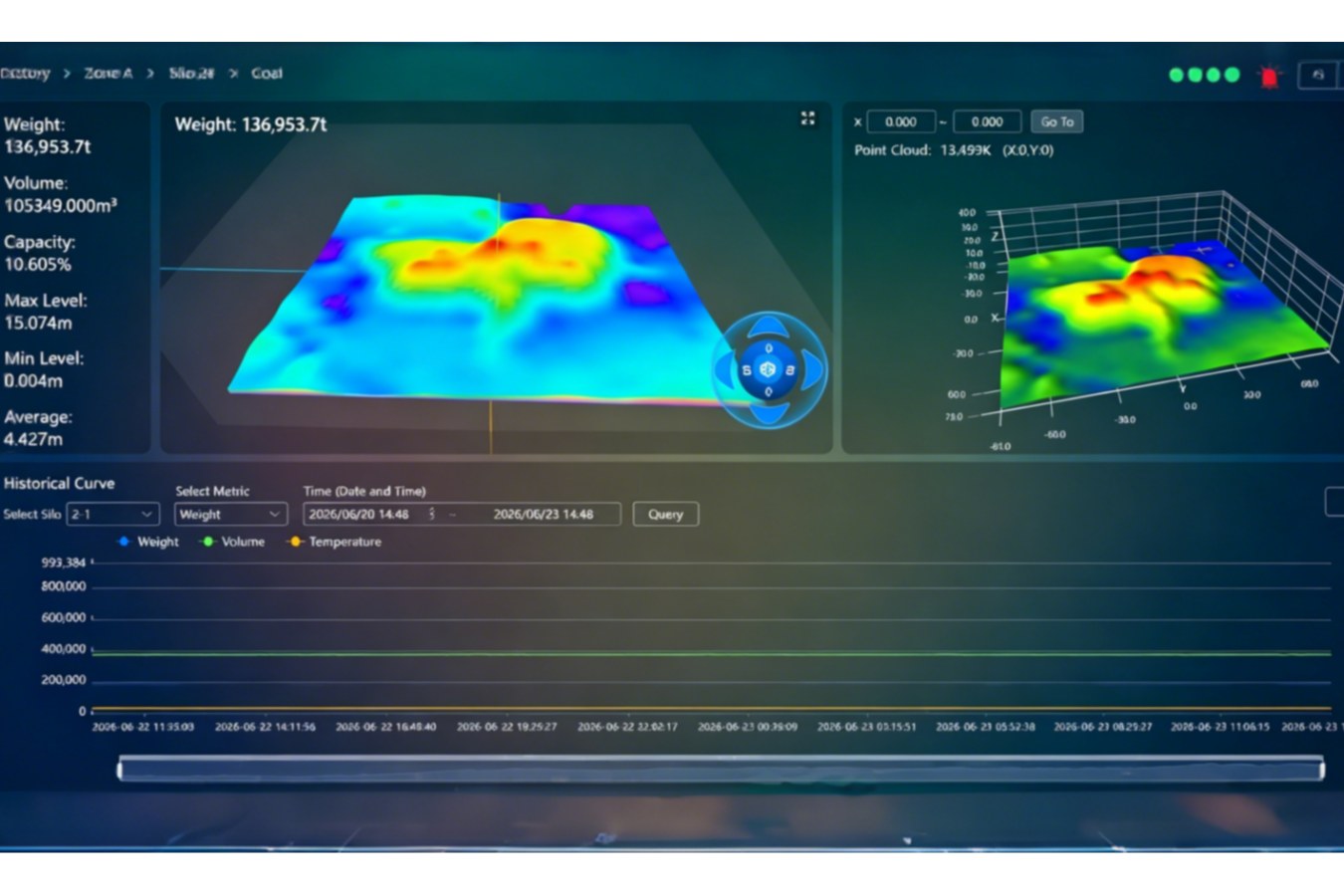

Messungen mehrerer Scanner werden zusammengeführt, um die Oberflächengeometrie der Halde zu rekonstruieren und eine dreidimensionale Volumenmessung zu unterstützen. Durch die Reduzierung ungemessener Bereiche bietet das System eine verlässlichere Grundlage für die Schätzung des Schüttgutvolumens als eine Einzelpunktmessung.
Eine erfolgreiche Implementierung hängt von der passenden Scannerpositionierung, Kalibrierung und genauen Referenzgeometrie des Lagerbereichs ab. Zudem muss die Volumenmessung von der Massenschätzung unterschieden werden: Die Berechnung der Kohletonnage aus dem Volumen erfordert repräsentative Schüttdichtedaten und eine entsprechende Kalibrierung.
Die Multi-Scanner-Matrix von Rettar ermöglicht somit eine umfassendere Bestandstransparenz in großen, unregelmäßigen Lagerumgebungen.
Messdaten in operative Entscheidungen umsetzen
Sobald Volumenschätzungen vorliegen, können die Daten – je nach Integrationsanforderungen des Standorts – die Bestandsüberwachung und zugehörige Managementprozesse unterstützen.
Für Kraftwerke im Spitzenlastbetrieb helfen diese Informationen dem Personal, Haldenveränderungen zu verfolgen, geschätzte Bestände mit erfassten Zahlen zu vergleichen und Bereiche zu identifizieren, die eine weitere Überprüfung erfordern.
Von besserer Messung zu verlässlicherer Brennstoffverwaltung
Umfassendere Bestandsdaten können mehrere betriebliche Verbesserungen unterstützen:
- Verbesserte Brennstoffbevorratungsplanung:
Eine klarere Bestandstransparenz unterstützt die Bewertung von Reserven im Vergleich zum erwarteten Verbrauch. - Effektivere Haldenverwaltung:
Die Oberflächenkartierung deckt Veränderungen der Haldengeometrie auf und hebt Bereiche hervor, die eine genauere Inspektion erfordern. - Bessere betriebliche Koordination:
Konsistente Bestandsinformationen unterstützen die Kommunikation zwischen Beschaffung, Brennstoffverwaltung, Logistik und Produktionsplanung.
Diese Vorteile hängen von einer ordnungsgemäßen Installation, Kalibrierung und Integration in bestehende Betriebsabläufe ab. Die Multi-Scanner-Messung beseitigt nicht jede Fehlerquelle bei der Bestandsaufnahme, kann aber die Informationsqualität für die Verwaltung von Kohleschüttgütern verbessern.
Besprechen Sie Ihre Anforderungen an die Kohlebestandsmessung
Die Multi-Scanner-Matrix von Rettar koordiniert Messungen aus mehreren Positionen, um die Kartierung von Kohleoberflächen zu verbessern, Messschatten zu reduzieren und eine zuverlässigere Volumenschätzung zu unterstützen. Für Wärmekraftwerke, die ihren Brennstoff in Zeiten hoher Nachfrage verwalten, kann eine umfassendere Sicht auf die gelagerte Kohle die Beschaffungsplanung, den Bestandsabgleich und den täglichen Betrieb stärken.
Entdecken Sie die Multi-Scanner-Messlösungen von Rettar und erfahren Sie, wie koordiniertes Scannen die Kohlebestandsverwaltung in großen Hallen und anderen komplexen Schüttgutlagerstätten unterstützen kann.
