Eine zuverlässige Trübedichtemessung ist für die Prozessüberwachung im Bergbau und in der Mineralverarbeitung essenziell. Stark abrasive Materialien, hohe Viskosität und anspruchsvolle Rohrleitungskonfigurationen können stabile, repräsentative Messungen jedoch erschweren.
In dieser Anwendung zur Wolframerzaufbereitung handelte es sich bei dem Material um Feinschlamm – eine hochviskose Trübe mit extrem feinen, abrasiven Partikeln –, der in einer Rohrleitung vertikal nach unten floss. Diese Bedingungen erforderten eine Messlösung, die Materialverschleiß, strömungsbedingte Unsicherheiten und die Betriebssicherheit ohne Unterbrechung des Produktionsprozesses bewältigen konnte.
Das Dichtemessgerät Na22 kombiniert eine berührungslose Clamp-On-Installation, fortschrittliche Energiespektrum-Erfassung und eine freigestellte Gammastrahlenquelle, um diesen Anwendungsanforderungen gerecht zu werden.
Hochviskose, abrasive Wolframtrübe
Avoiding Wear and Clogging
Wolframerz-Feinschlamm stellt konventionelle medienberührende Sensoren vor erhebliche Herausforderungen. Der kontinuierliche Kontakt mit abrasiven Partikeln kann den Bauteilverschleiß beschleunigen, während sich viskoses Material je nach Sensordesign um die Messelemente anlagern und das Verstopfungsrisiko erhöhen kann.
Diese Probleme können zu häufigerer Wartung, zusätzlichen Produktionsunterbrechungen und höheren Betriebskosten führen. Für Anlageningenieure besteht die Herausforderung nicht nur in der Dichtemessung selbst, sondern in der Aufrechterhaltung einer praktischen Messanordnung unter anspruchsvollen Prozessbedingungen.

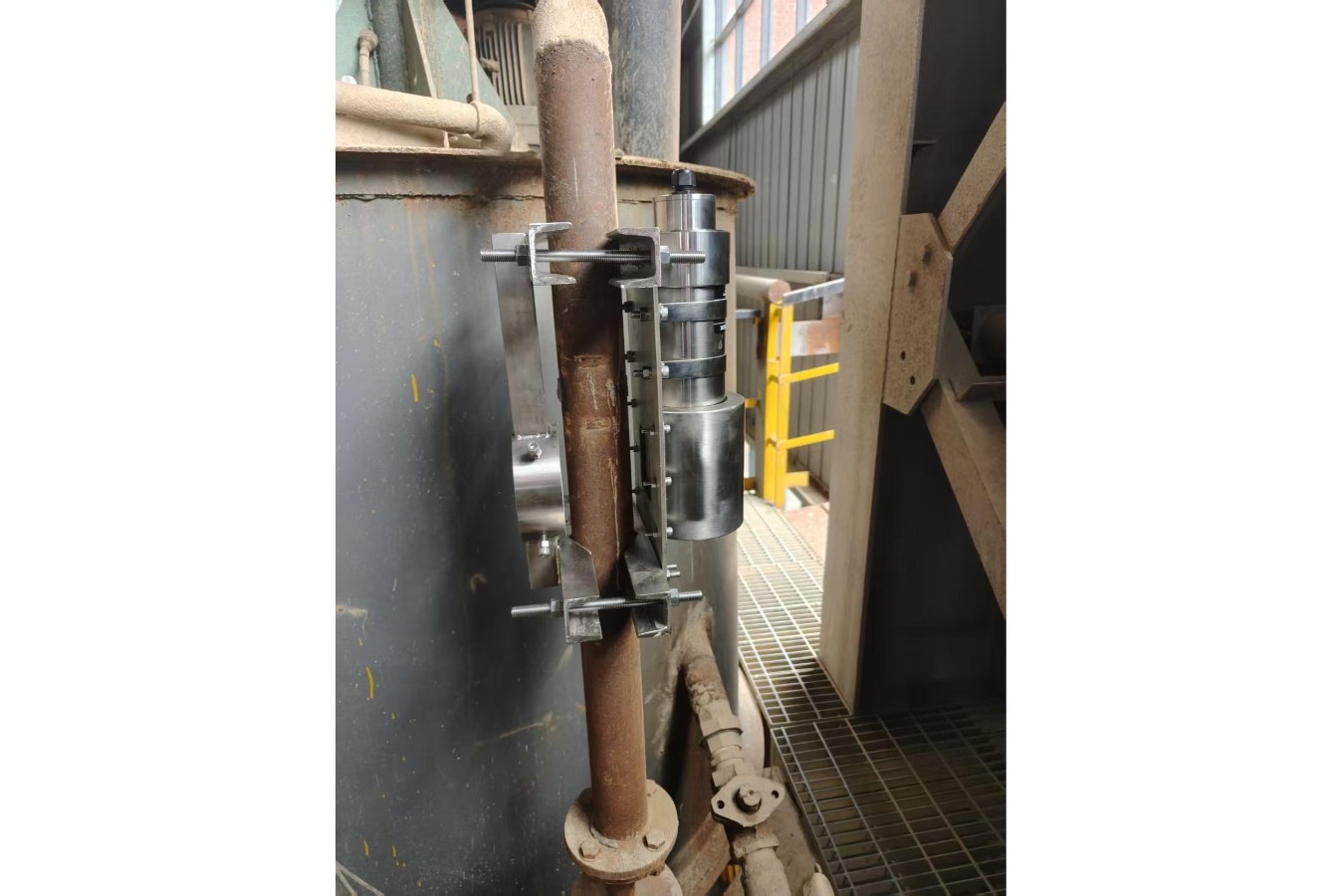

Das Dichtemessgerät Na22 löst diese Herausforderung durch eine berührungslose Clamp-On-Installation. Außen an der Rohrleitung montiert, misst es ohne direkten Kontakt mit der abrasiven Trübe.
Dieser Ansatz bietet drei praktische Vorteile:
- Reduzierter Abrasionskontakt: Messkomponenten verbleiben außerhalb der Trübe, wodurch der direkte Kontakt mit abrasiven Wolframpartikeln vermieden wird.
- Vereinfachte Installation: Die Clamp-On-Konfiguration erfordert für die Installation kein Aufschneiden der Rohrleitung.
- Weniger eingriffsintensive Wartung: Es wird kein In-Line-Messelement in den Prozessstrom eingebracht, was dazu beiträgt, den Wartungsaufwand für medienberührende Komponenten zu reduzieren.
Durch den Verzicht auf direkten Sensorkontakt mit dem Material hilft das Na22, verschleißbedingte Bedenken auszuräumen und gleichzeitig die Produktionskontinuität zu unterstützen.
Die Strömungsherausforderung: Vertikale Abwärtsbewegung
Faktoren, die die Trübedichtemessung beeinflussen
Die zweite Herausforderung lag in der Ausrichtung der Rohrleitung: Die Trübe floss vertikal nach unten.
Obwohl die Schwerkraft die Massenströmung in dieser Konfiguration unterstützt, hängt die tatsächliche Materialverteilung von Viskosität, Strömungsgeschwindigkeit, Feststoffkonzentration und Partikeleigenschaften ab. Lokale Strömungsstörungen und eventuell eingeschlossenes Gas können die Messbedingungen zusätzlich erschweren.
Bei hochviskoser Trübe ist es aufgrund dieser Faktoren wichtig, einen geeigneten Messort zu wählen und sicherzustellen, dass die ermittelten Daten das Prozessmaterial zuverlässig repräsentieren.
Radiometrische Dichtemesstechnologie
Das Dichtemessgerät Na22 nutzt hochempfindliche NaI/Synthetikkristall-Detektoren und fortschrittliche Energiespektrum-Erfassungstechnologie zur Unterstützung der radiometrischen Dichtemessung.
Die Energiespektrum-Erfassung hilft, das Messsignal von Hintergrundstrahlungsstörungen zu unterscheiden, was eine zuverlässigere Signalinterpretation unterstützt. Diese Eigenschaft ist besonders relevant, wenn Ingenieure in anspruchsvollen Industrieumgebungen konsistente Dichteinformationen benötigen.
Das Na22 verfügt über eine spezifizierte Messgenauigkeit von ≤ ±1 %, abhängig von den geltenden Messbedingungen und Installationsanforderungen.
Obwohl kein Instrument jede durch wechselnde Strömungsbedingungen verursachte Unsicherheit beseitigen kann, helfen eine empfindliche Erfassung und die Unterscheidung von Hintergrundstörungen bei der Bewältigung signalbedingter Herausforderungen. Eine korrekte Installation und eine anwendungsspezifische Inbetriebnahme bleiben essenziell, um repräsentative Ergebnisse zu erzielen.
Einhaltung von Sicherheits- und Regulierungsanforderungen im Bergbau
Die Dichteüberwachung muss auch zu den Sicherheitsverfahren und rechtlichen Rahmenbedingungen des Standorts passen. Traditionelle radiometrische Instrumente können zusätzliche Anforderungen hinsichtlich des Managements von Strahlenquellen, Genehmigungen und Betriebsabläufen mit sich bringen.
Das Dichtemessgerät Na22 verwendet eine freigestellte Gammastrahlenquelle mit einer Aktivität unter 1.000 kBq. Die geringe Quellaktivität soll den Aufwand für Strahlenschutzmanagement und behördliche Auflagen reduzieren.
Der tatsächliche Freistellungsstatus hängt von den lokalen Vorschriften, der Quelleneinstufung und den Anforderungen des Standorts ab. Die zuständigen Behörden oder das Strahlenschutzteam sollten die geltenden Pflichten vor der Installation bestätigen.
Dieser Ansatz ermöglicht es Ingenieuren, die Messleistung zusammen mit der betrieblichen Praktikabilität und den Strahlenschutzanforderungen zu berücksichtigen.
Benötigen Sie Hilfe bei der Trübedichtemessung?
Jede Anwendung in der Mineralverarbeitung weist unterschiedliche Materialeigenschaften, Strömungsbedingungen und Installationsanforderungen auf. Kontaktieren Sie das technische Team von Rettar, um Ihre Herausforderungen bei der Trübedichtemessung zu besprechen und zu prüfen, ob das Dichtemessgerät Na22 für Ihren Prozess geeignet ist.
