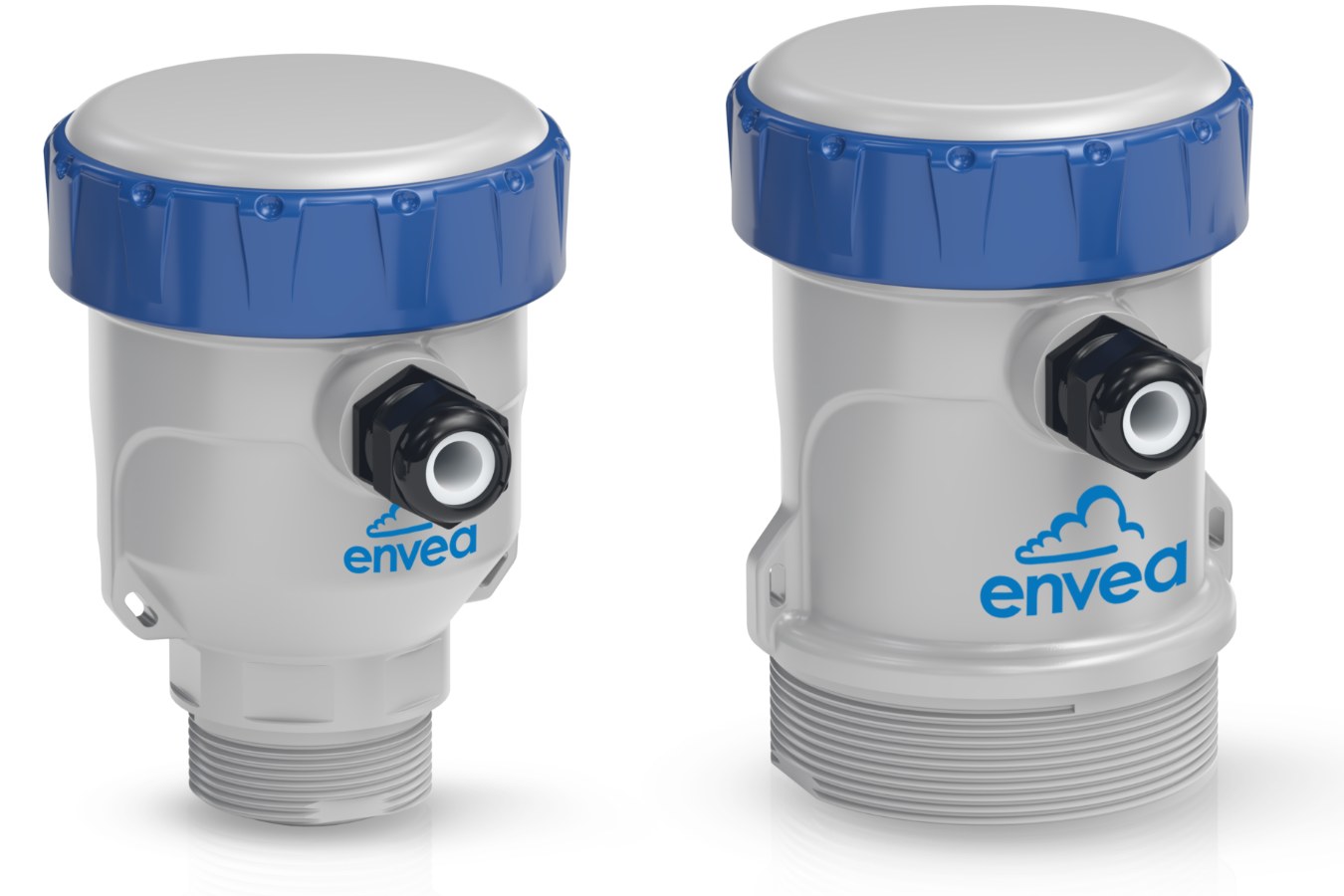

ENVEA Reflex RD5xx - Radar-Füllstandsmessung
Die ENVEA Reflex RD5xx-Serie misst Füllstände berührungslos mit 80-GHz-Radar, in Messbereichen von 10 bis 30 Metern und mit 1 mm Auflösung.
Mit der Produktfamilie Reflex RD5xx bietet ENVEA eine neue Baureihe für die kontinuierliche Füllstandmessung von Schüttgütern und Flüssigkeiten. Die Serie umfasst die vier Varianten Reflex RD520, RD530, RD540 und RD560 und wurde für unterschiedliche Messbereiche und Anforderungen in der Schüttgut- und Prozessindustrie entwickelt.
Gerade bei der Füllstandmessung in Silos und Tanks können Staub, Einbauten, schmale Behältergeometrien oder wechselnde Materialoberflächen die Messung erschweren. Die Reflex-RD5xx-Sensoren basieren deshalb auf 80-GHz-FMCW-Radartechnologie im Frequenzbereich von 77 bis 81 GHz. Je nach Ausführung stehen Messbereiche von 10 bis 30 Metern zur Verfügung. Die Sensoren erreichen eine Auflösung von 1 mm, eine Wiederholbarkeit von ±1 mm und – abhängig vom Modell – eine Genauigkeit von bis zu ±2 mm.
Ein hoher Dynamikbereich und ein enger Abstrahlwinkel von bis zu 4° unterstützen stabile Messergebnisse auch bei hohen oder schmalen Silos. Die geringe Totzone ermöglicht zudem eine möglichst vollständige Nutzung des verfügbaren Behältervolumens.
Berührungslose Messung reduziert Wartungsaufwand
Ein wesentlicher Vorteil der Radartechnologie ist das berührungslose Messprinzip. Da der Sensor nicht mit dem Medium in Kontakt kommt, werden mechanischer Verschleiß und materialbedingte Messabweichungen reduziert. Regelmäßige Rekalibrierungen sind in vielen Anwendungen nicht erforderlich. Das macht die Technologie insbesondere für staubende, abrasive oder wechselnde Schüttgüter interessant.
Typische Einsatzbereiche sind unter anderem die Zement- und Baustoffindustrie, Betonfertigteilwerke, Ready-Mix-Beton-Anlagen, Energy-from-Waste-Anlagen sowie weitere Bereiche der Prozessindustrie. Zu den messbaren Medien zählen beispielsweise Kalk, Zement, Flugasche, GGBS, Pulver und Granulate sowie verschiedene Flüssigkeiten.
Für anspruchsvolle industrielle Umgebungen verfügen die Sensoren über ein Gehäuse und eine Antenne aus PVDF sowie die Schutzart IP68. Der zulässige Prozessbereich reicht von -25 °C bis +80 °C bei Drücken von bis zu 5 bar(g).
Einfache Inbetriebnahme per Bluetooth
Auch die Inbetriebnahme wurde auf eine einfache Handhabung ausgelegt. Über eine Bluetooth-Schnittstelle können die Sensoren vom Boden aus parametriert und diagnostiziert werden. Die App „Level Device Configurator“ führt Anwender Schritt für Schritt durch die Konfiguration. Vordefinierte Formen für Silos, Tanks und andere Behälter vereinfachen die Einrichtung zusätzlich.
Die Sensoren können sowohl als eigenständige Lösung eingesetzt als auch mit den ENVEA-Systemen Shield Lite und Silo Trend kombiniert werden. Dadurch lassen sich Füllstands- und Bestandsdaten auch für die Fernüberwachung nutzen. Unternehmen können Materialbestände transparenter verfolgen, ihre Produktions- und Lieferplanung verbessern und das Risiko ungeplanter Produktionsunterbrechungen reduzieren.
Mit der Reflex-RD5xx-Familie bietet ENVEA damit eine flexible Lösung für die kontinuierliche Füllstandmessung, die präzise Radartechnologie mit einfacher Inbetriebnahme und geringem Wartungsaufwand verbindet.
