Innovative Klopferlösung für saubere Drehtrommeln
Gemeinsam entwickelten Waste Overall Solutions und singold eine Schlittenlösung, mit der ein einzelner Distanzklopfer die gesamte Trommellänge erreicht.
Wenn feuchte Flugaschen an der Innenwand einer Drehtrommel anhaften, sind Produktionsunterbrechungen und aufwendige Reinigungsarbeiten nur eine Frage der Zeit. Vor dieser Herausforderung stand Waste Overall Solutions S.A. In enger Entwicklungszusammenarbeit zwischen dem griechischen Entsorgungsspezialisten und der singold gerätetechnik gmbh entstand eine ebenso einfache wie innovative Lösung: Ein pneumatischer singold-Distanzklopfer des Typs QJ80 wurde auf einem…
Wenn feuchte Flugaschen an der Innenwand einer Drehtrommel anhaften, sind Produktionsunterbrechungen und aufwendige Reinigungsarbeiten nur eine Frage der Zeit. Vor dieser Herausforderung stand Waste Overall Solutions S.A. In enger Entwicklungszusammenarbeit zwischen dem griechischen Entsorgungsspezialisten und der singold gerätetechnik gmbh entstand eine ebenso einfache wie innovative Lösung: Ein pneumatischer singold-Distanzklopfer des Typs QJ80 wurde auf einem verfahrbaren Schlitten montiert und kann dadurch die gesamte Länge der rotierenden Trommel erreichen.
Die Herausforderung
Was als dünne Schicht beginnt, wächst mit jeder Trommelumdrehung weiter: Feuchte Flugaschen haften an der Innenwand einer für diesen Einsatzzweck modifizierten Drehtrommel und bilden mit der Zeit hartnäckige Anbackungen. Sie behindern den Materialfluss und machen regelmäßige Reinigungsmaßnahmen erforderlich.
Dieses Problem wollte Waste Overall Solutions mithilfe eines pneumatischen Klopfers von singold lösen. Da die Anbackungen über die komplette Trommellänge auftreten, war eine klassische Lösung mit fest montierten Klopfern nur eingeschränkt geeignet. Gefragt war deshalb ein völlig neuer Ansatz.
Ein Distanzklopfer von singold schien eine gute Basis für die Lösung des Problems, denn da dieser nicht direkt am Behälter befestigt wird, eröffnete er die Möglichkeit, unterschiedliche Bereiche der Trommel gezielt zu erreichen – eine entscheidende Voraussetzung für das weitere Anlagenkonzept.
Gemeinsam zur optimalen Lösung

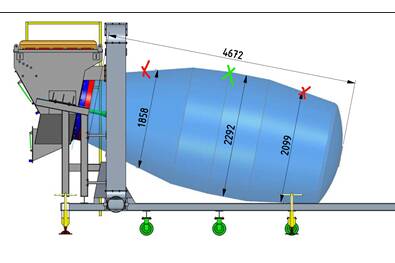

Bereits in der Planungsphase unterstützte singold Waste Overall Solutions intensiv bei der Auslegung der Anwendung. Gemeinsam wurden geeignete Positionen für den Distanzklopfer definiert, die Druckluftversorgung abgestimmt und Hinweise zur optimalen Montage gegeben. Darüber hinaus empfahl singold, die wirksamsten Schlagpositionen durch Tests an der Trommel zu ermitteln, da jede Trommel ein individuelles Schwingungsverhalten aufweist. Auch während der Konstruktion blieb der technische Austausch eng. singold beantwortete Detailfragen, gab Empfehlungen zur Einbaulage, unterstützte bei der Auslegung der Konstruktion und begleitete den Kunden bis zur Inbetriebnahme.
Eine innovative Konstruktion

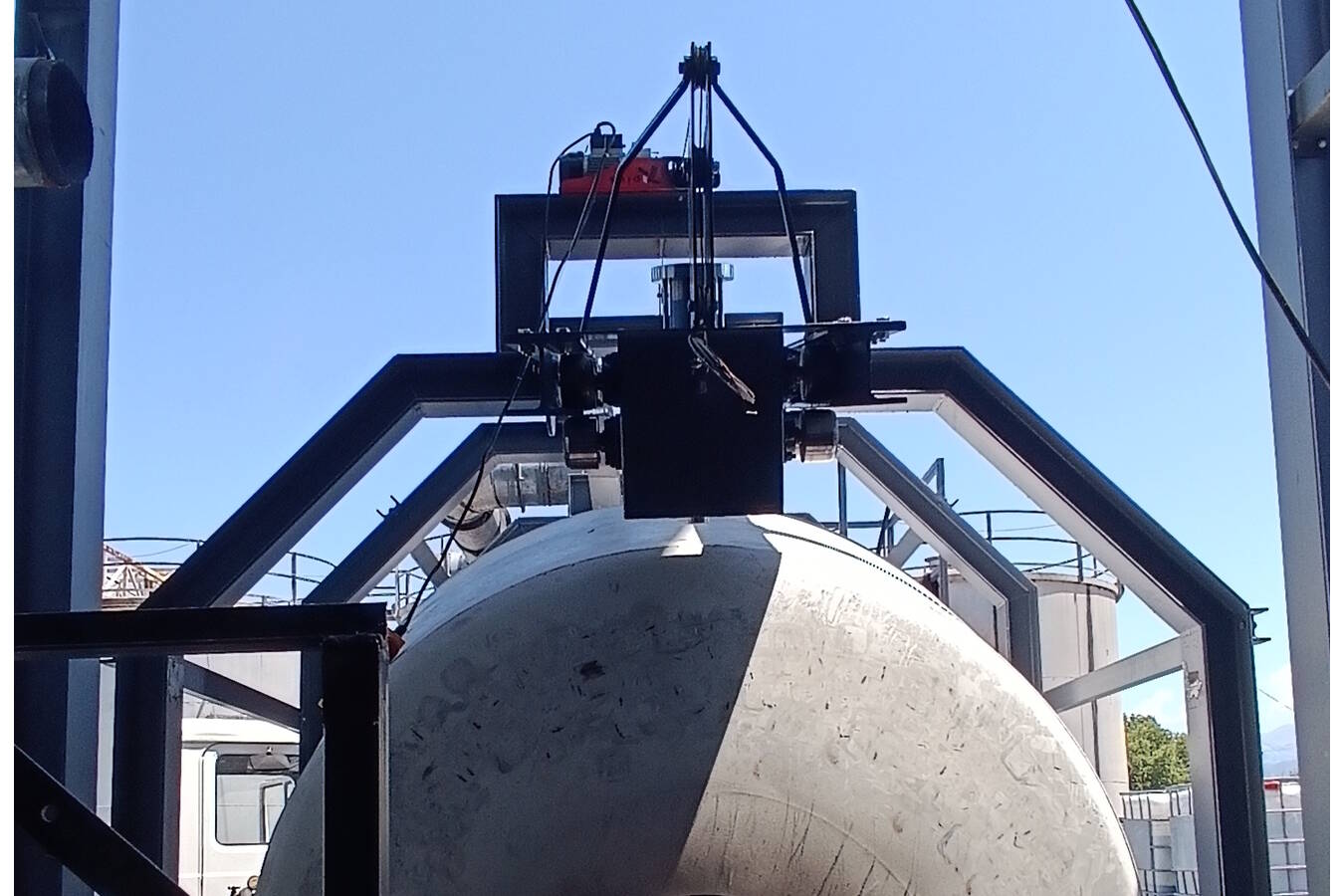

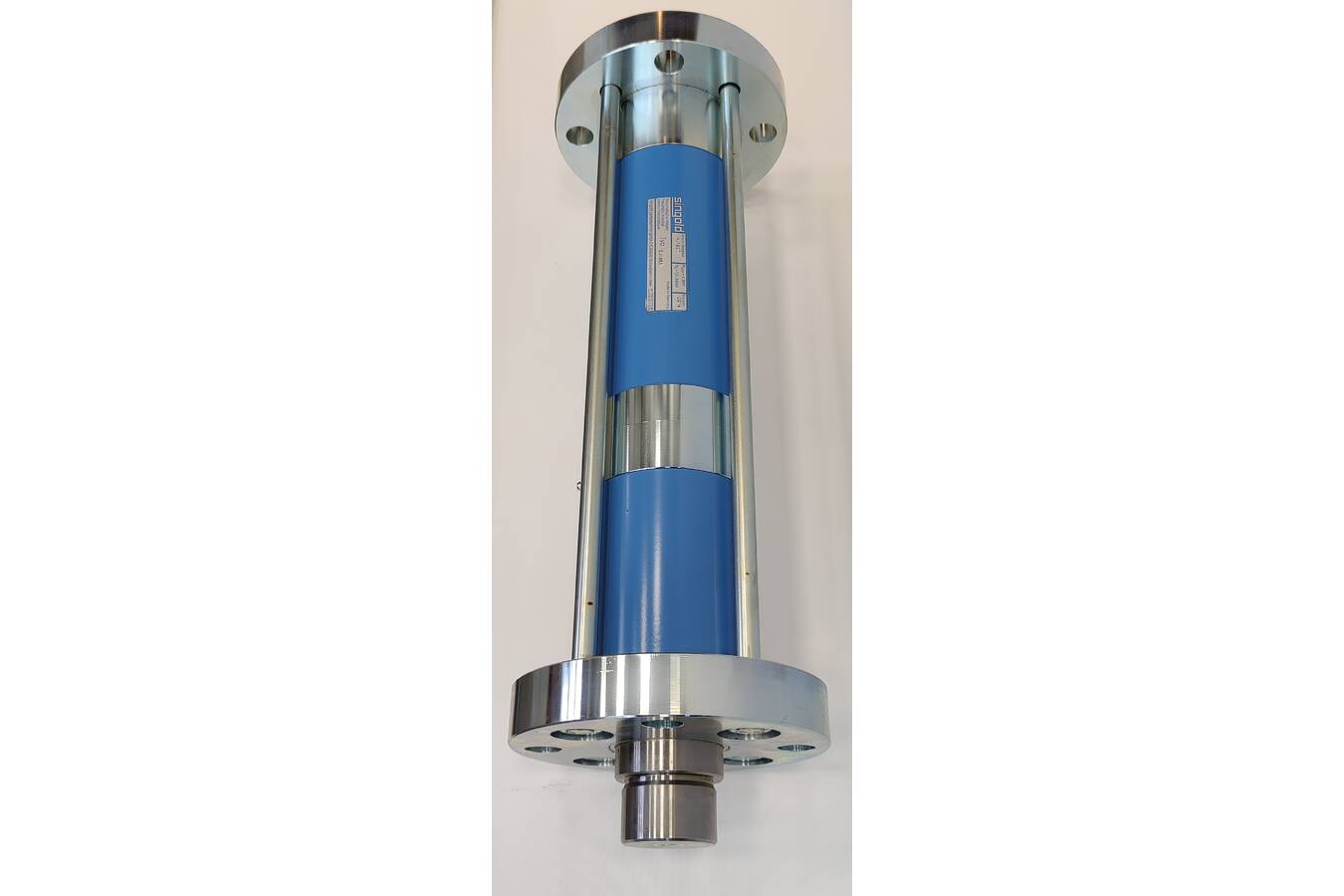

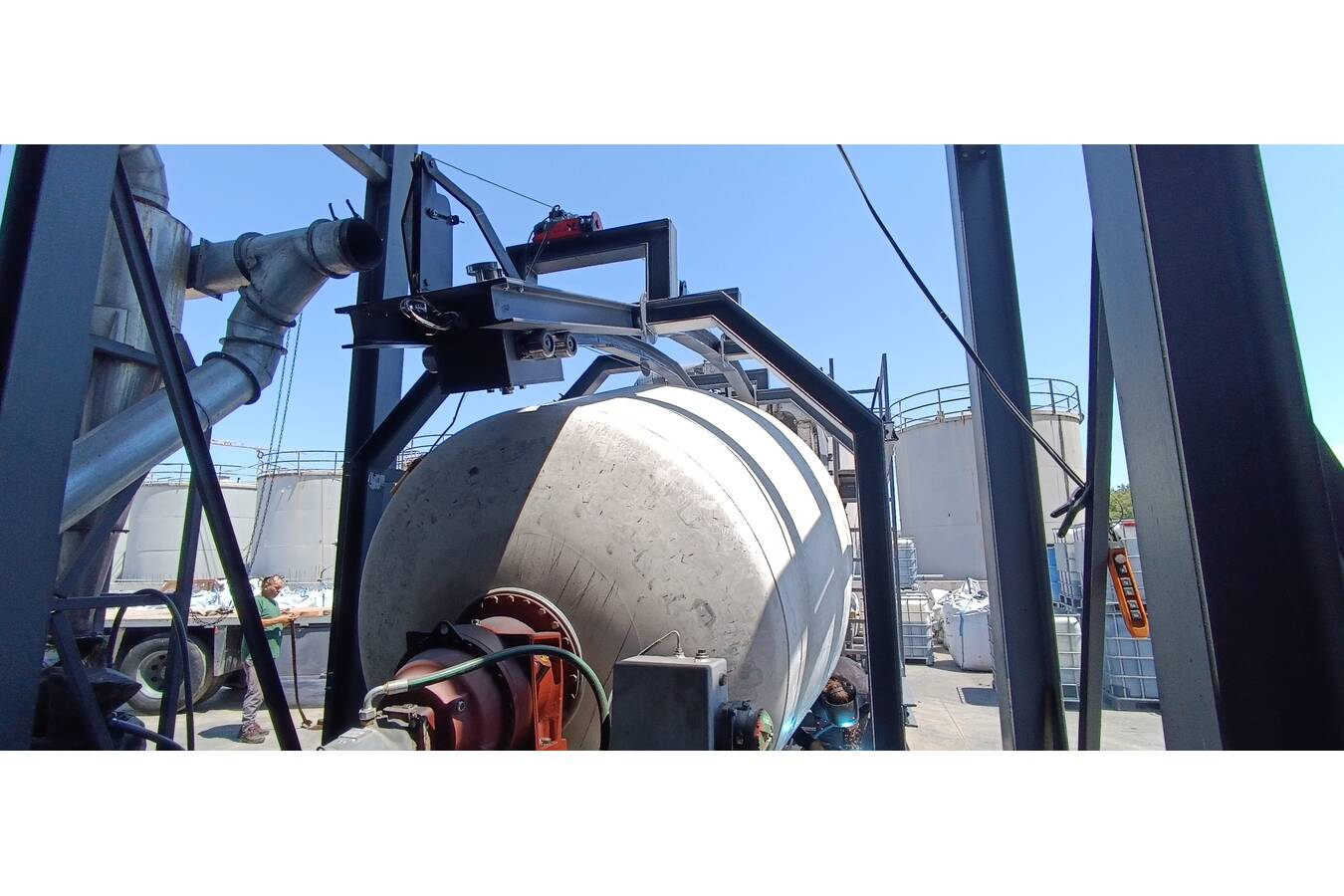

Mit der Beratung von singold entwickelte Waste Overall Solutions eine außergewöhnliche Lösung: Anstatt mehrere Distanzklopfer fest um die Trommel zu installieren, konstruierte das Unternehmen einen verfahrbaren Schlitten. Darauf wurde ein pneumatischer Klopfer QJ 80 montiert, der sich auf zwei gebogenen Führungsschienen entlang der Trommel bewegen lässt. Ein elektrisch betriebener Seilzug positioniert den Klopfer genau dort, wo Anbackungen gelöst werden müssen. Das Ergebnis ist eine wirtschaftliche Alternative zu mehreren fest installierten Klopfern.
Der rund 80 Kilogramm schwere Schlitten nimmt gleichzeitig die Rückstoßkräfte des Distanzklopfers auf. So kann ein einziger QJ 80 nahezu die gesamte Trommellänge abdecken.
Die Lösung überzeugt
Nach der Montage überzeugte die Lösung bereits bei den ersten Tests. Waste Overall Solutions beschrieb das Schlagverhalten des Distanzklopfers als kraftvoll und präzise. Ein zunächst fehlerhafter Einbau konnte dank der schnellen Unterstützung von singold und des griechischen singold-Handelspartners Vraykos kurzfristig korrigiert werden, sodass die Anlage anschließend problemlos arbeitete.
Die erfolgreiche Testphase bestätigt das gemeinsam entwickelte Konzept. Waste Overall Solutions zeigt sich mit der Lösung sehr zufrieden und sieht Potenzial für weitere Anwendungen mit singold-Klopfern.
Mehr als eine Standardlösung
Dieses Projekt zeigt, dass sich Standardlösungen durch kreative Konstruktionen an außergewöhnliche Anwendungen anpassen lassen. Entscheidend war dabei nicht nur der Distanzklopfer selbst, sondern die enge Zusammenarbeit zwischen Waste Overall Solutions, dem griechischen Handelspartner Vraykos und den Ingenieuren von singold.
Das Ergebnis ist eine Anwendung, die mit nur einem verfahrbaren QJ80 nahezu die gesamte Drehtrommel erreicht und eindrucksvoll zeigt, wie flexibel sich pneumatische Distanzklopfer auch außerhalb klassischer Siloanwendungen einsetzen lassen.
