Gittermagnete für freifließende Schüttgüter im Fallrohr
Gittermagnete im Produktstrom halten Eisenteile an der Rohrunterseite fest, außerhalb des Produktflusses, damit sie nicht zurück ins Reingut gelangen.

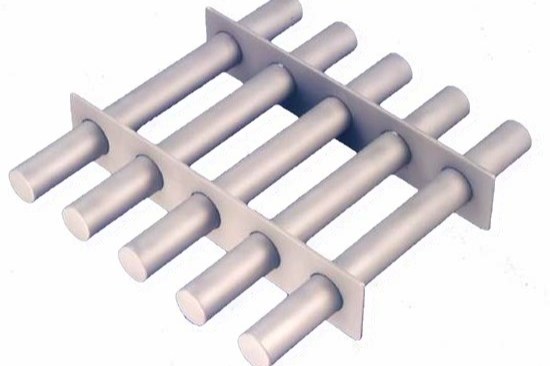

Gittermagnete werden direkt im Produktstrom platziert, sodass freifließende Produkte in direkten Kontakt mit dem Gitter kommen. Sie bestehen in der Regel aus Magnetstäben mit einem Durchmesser von einem Zoll, die im Abstand von zwei Zoll in einem Rahmen montiert sind. Länge und Breite können in beliebigen Abmessungen gefertigt werden, gewöhnlich in Zwei-Zoll-Schritten.
Gittermagnete bieten hervorragenden Schutz vor Metallverunreinigungen. Wenn das Produkt über die Magnetrohre strömt, werden erfasste Metallpartikel an die Unterseite des Rohrs gedrückt, wo sie sich außerhalb des Produktstroms befinden. Dies verhindert ein erneutes Auswaschen in das gereinigte Material.
Zur Reinigung wird der Gittermagnet entnommen und die Magnetrohre werden abgewischt. Wichtig zu beachten: Ein Gittermagnet im Produktstrom verringert die freie Durchflussfläche um fünfzig Prozent. Gittermagnete sollten deshalb so ausgelegt werden, dass sie den Produktfluss nicht behindern.
Die magnetische Auslegung deckt das gesamte Spektrum der Eisenabscheidung aus freifließenden Produkten in Schwerkraftanwendungen ab. Die Konstruktionen von Puritan sorgen für maximalen Rückhalt, verbessern die Produktreinheit und schützen nachgelagerte Anlagenteile. Für den besten Schutz sollte der Magnet dort eingebaut werden, wo der Rückhalt möglich und am nötigsten ist und wo er zum Reinigen entnommen werden kann. Gittermagnete arbeiten am wirksamsten, wenn das Produkt trocken ist, frei fließt und nicht zwischen den Magnetrohren brückt (für schwierigere Anwendungen bietet Puritan andere magnetische Bauformen an). Der Querschnitt des Magnetgitters sollte mindestens doppelt so groß gewählt werden wie der Querschnitt von Einlauf und Auslauf. Im Zweifel hilft Puritan bei der Auslegung weiter.
