Schüttgutvermessung mit TILAS3D
Volumenmessung und Geometrieüberwachung von Schüttgütern
Das Scansystem TILAS3D, was für den Tiefbau, GaLaBau und zur Bodenvermessung entwickelt wurde, wird um die Fähigkeit der Schüttgutvermessung erweitert. Dazu wird die Ankopplung externer Scanmodule in die TILAS3D Software implementiert. Diese Module kommen ohne externe bewegliche Komponenten aus und sind in der Lage ganze Flächen in Sekunden zu vermessen. Es ist damit möglich Lagerboxen, Lagerflächen sowie die Beladung von Schiffen, Waggons, Containern usw. zu überwachen.
Dazu wird ein oder mehrere Scanmodule über der Lagerfläche montiert. Die Scanmodule erzeugen aus den gemessenen Abständen Punktwolken, die mit Hilfe der TILAS3D Software in dreidimensionale Flächen transformiert werden. Auf dem Bildschirm erscheint ein virtuelles Abbild der vermessenen Geometrie. Der Nutzer kann mit Hilfe unserer Software das Volumen der vermessenen Flächen zur Bodenebene oder das Differenzvolumen zu einer vorgegebenen Sollwertgeometrie bestimmen.

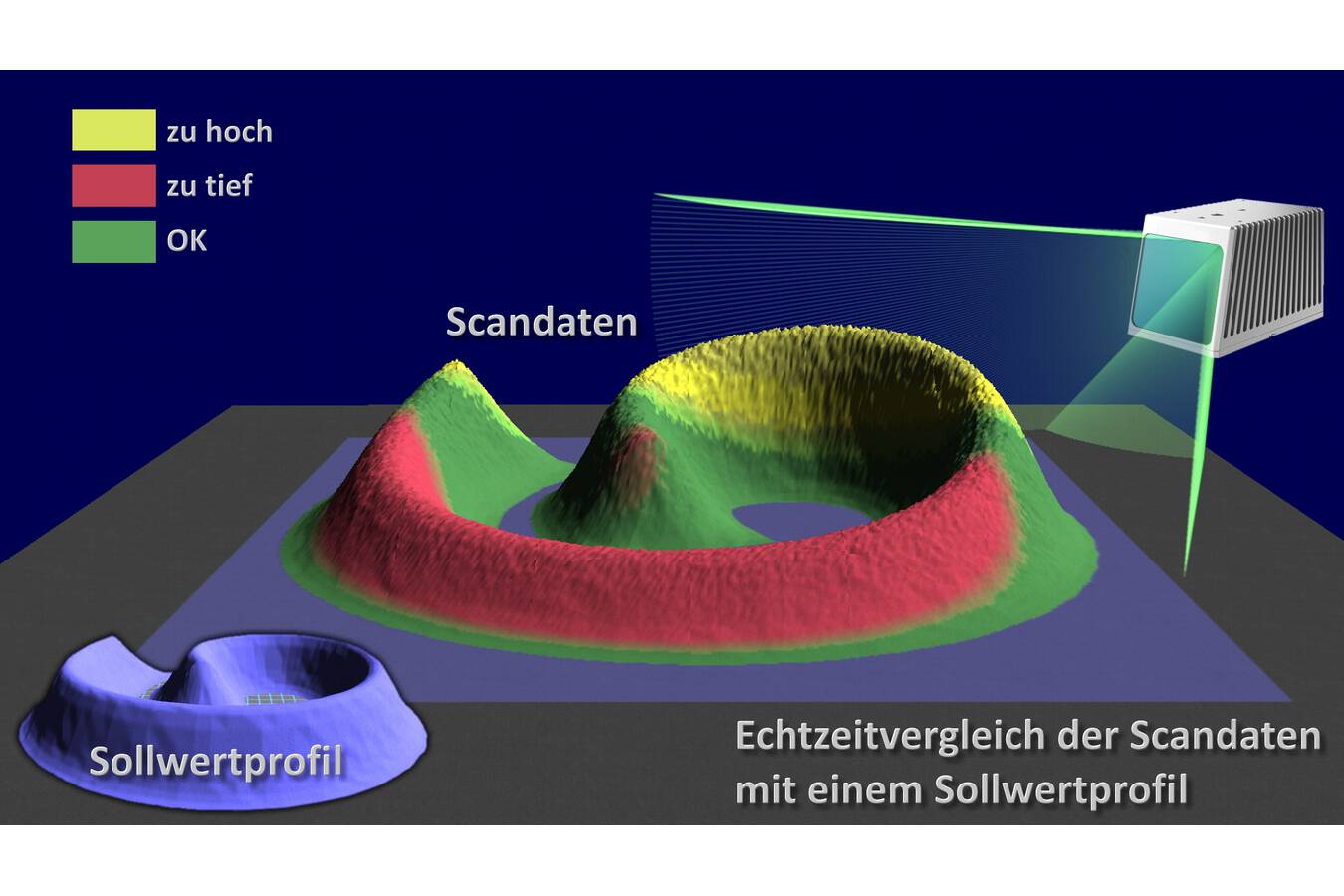

Die Geometrie der Sollwerte werden mit dem in der TILAS3D Software enthaltenen Editor als Sollwertprofil erstellt oder im STL Format importiert. Der Echtzeitvergleich der gescannten Flächen mit dem Sollwertprofil gibt Aufschluss über Abweichungen der Materialgeometrie gegenüber dem Sollwert. Zu hoch aufgeschichtetes Material erscheint gelb, zu niedrig aufgeschichtetes Material erscheint rot. Materialhöhen die dem Sollwert entsprechen werden grün dargestellt. Kleine Abweichungen ergeben Farbverläufe zu gelb bzw. zu rot.
Der ”Ist zu Soll” Vergleich eignet sich besonders für spezielle Förderanlagen, die das Material zu einer gewünschten Geometrie aufschichten sollen. So kann z.B. beim Prozess der Beladung von Schiffen das Gleichgewicht sichergestellt werden. Durch die Volumenmessung können Kauf.- und Liefermengen ermittelt und dargestellt werden.
Informationen zur Schüttgutvermessung finden Sie auf der Homepage des Herstellers.
